Remplacer l'antenne de l'iPhone 4S

Avant de démonter votre iPhone, assurez-vous qu'il est éteint.

Dévisser les deux vis pentalobe (torx) 3,6 mm à côté du connecteur dock.

Lors du remontage, nous vous recommandons de remplacer les vis à 5 points avec des vis Phillips équivalentes. Notre kit d'ouverture fournit les outils et les vis nécessaires pour remplacer les vis pentalobe par des vis Phillips.

N'utiliser le tournevis à 5 points qu'une seule fois, car il peut endommager les vis.

Pousser le panneau arrière vers le haut de l'iPhone.

Le panneau peut se déplacer d'environ 2 mm.

Retirer le panneau arrière du dos de l'iPhone, en faisant attention à ne pas endommager les clips en plastique fixés sur le panneau arrière.

Enlever le panneau arrière de votre iPhone.

Dévisser les vis suivantes qui fixent le connecteur de la batterie à la carte mère:

Une vis Phillips 1,7 mm

Une vis Phillips de 1,5 mm

Utiliser notre outil d'ouverture en plastique pour tirer le contact-pression situé au-dessous du connecteur de la batterie.

Lors du remontage de contact-pression, assurez-vous de le nettoyer avec un dégraissant tel que Windex ou de l'alcool isopropylique. Les traces grasses de vos doigts peuvent créer des problèmes d'interférences dans le wifi.

Utiliser le bord de l'outil d'ouverture en plastique pour détacher délicatement le connecteur de la batterie de son logement sur la carte mère.

Soyez très prudent à ne soulever que le connecteur de la batterie et non le connecteur de la carte mère. Si vous soulevez le connecteur de la carte mère, vous risquez de casser le connecteur entièrement.

Insérer le bord de l'outil d'ouverture en plastique entre la batterie et le boîtier extérieur près de l'angle inférieur gauche de l'iPhone.

Faire glisser l'outil d'ouverture en plastique le long du bord droit de la batterie et soulever à plusieurs points afin de séparer complètement la batterie de l'adhésif de fixation à la coque extérieure.

Utiliser l'onglet en plastique transparent pour détacher la batterie de l'adhésif qui la fixe à l'iPhone.

Retirez la batterie.

Dévisser les vis qui fixent le couvercle du câble dock connecteur à la carte mère:

Une vis Phillips de 1,5 mm

Une vis Phillips 1,2 mm

Retirer le couvercle du câble dock connecteur.

Utiliser le bord d'un outil d'ouverture en plastique pour soulever le câble dock de son emplacement sur la carte mère.

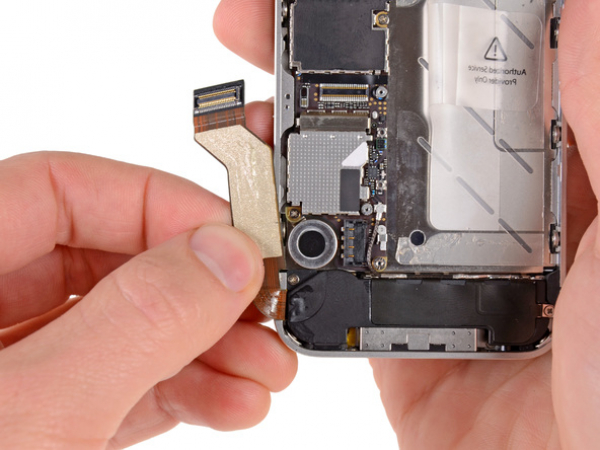

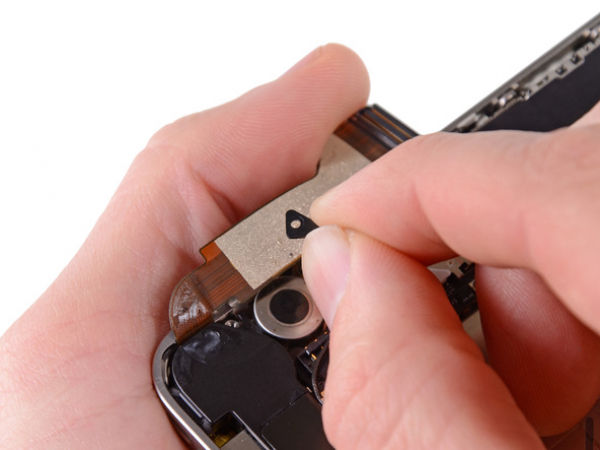

Décoller le câble dock connecteur de l'adhésif qui le fixe à la carte mère et de l'assemblage haut-parleur.

Utiliser le bord d'un outil d'ouverture en plastique pour retirer le câble de l'antenne de son emplacement sur la carte mère.

Dé-router le câble d'antenne cellulaire des broches métalliques attachées à la carte logique.

Retirer les deux vis Phillips 2,4 mm qui fixent le haut-parleur à la coque extérieure.

Enlever la petite entretoise noire située sous la vis Phillips près du vibreur.

Utiliser l'outil d'ouverture en plastique pour soulever l'assemblage haut-parleur de la coque, en faisant attention à ne pas endommager les brochesEMI sur l'antenne Wi-Fi jointe.

Enlever l'assemblage haut-parleur.

Avant de remettre les vis de l'assemblage haut-parleur, assurez-vous que les broches de mise à la terre Wi-Fi sont installées au-dessous du bord du boîtier métallique de l'iPhone comme on le voit sur la troisième image.

Avant le remontage, assurez-vous de nettoyer tous les points de contact métal-métal entre les broches de mise à la terre de l'antenne Wi-Fi et le boîtier de l'iPhone avec un dégraissant comme Windex ou de l'alcool isopropylique. Les traces grasses de vos doigts peuvent créer des problèmes d'interférences dans le Wi-Fi.

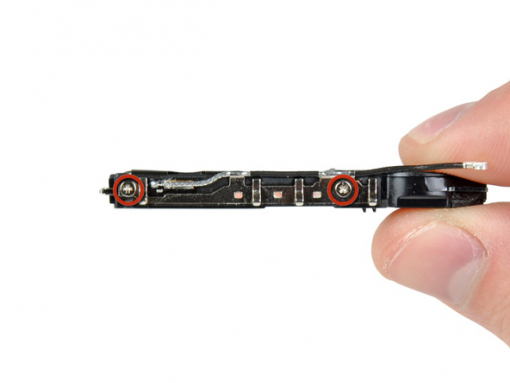

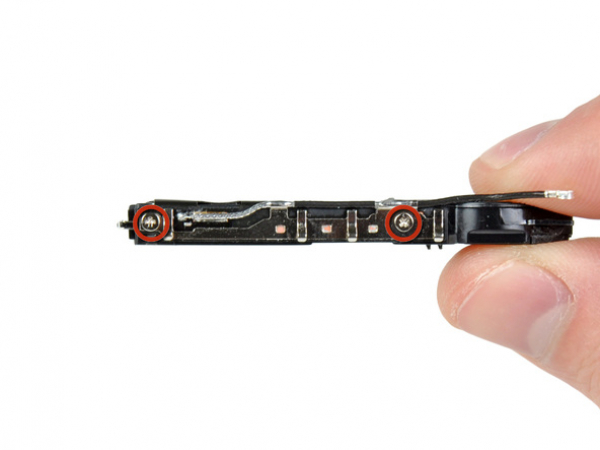

Retirer les deux vis cruciformes 1,6 mm qui fixent l'antenne cellulaire à l'assemblage haut-parleur.

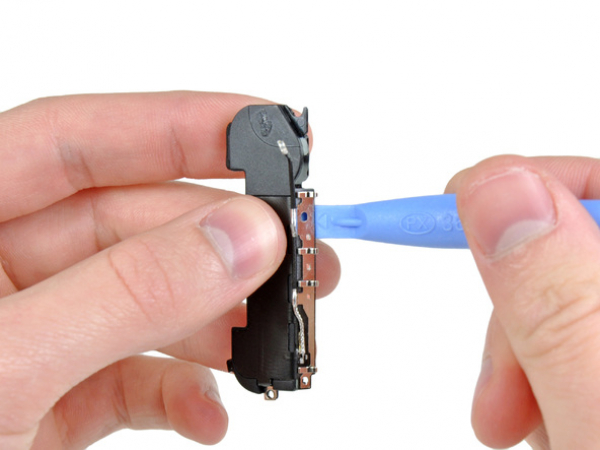

En commençant à proximité du câble d'antenne cellulaire utiliser le bord d'un outil d'ouverture en plastique afin de décoller l'antenne de l'assemblage haut-parleur.

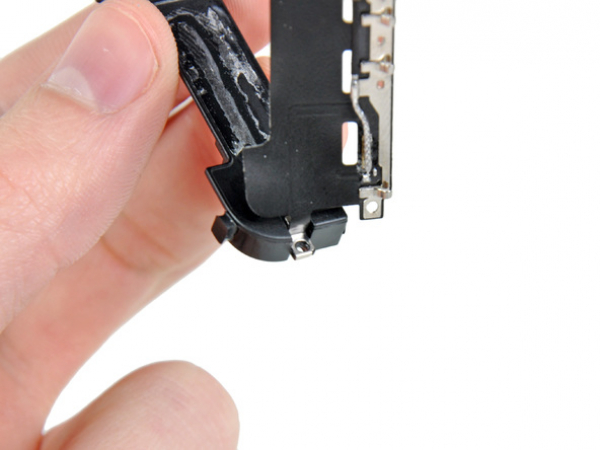

Continuer à décoller l'antenne de l'assemblage haut-parleur en faisant attention à ne pas déchirer le bras doré attaché à l'un de ses bords.

Retirez l'antenne cellulaire

Lors de l'installation d'une nouvelle antenne cellulaire, n'oubliez pas de faire glisser le bras doré au-dessus de l'oreille moulée dans l'assemblage haut-parleur avant d'insérer l'antenne.
