Remplacement du panneau avant Nexus S
Envoyer ce lien par e-mail
|
Tweet |
|
Étape 1 - Panneau Arrière

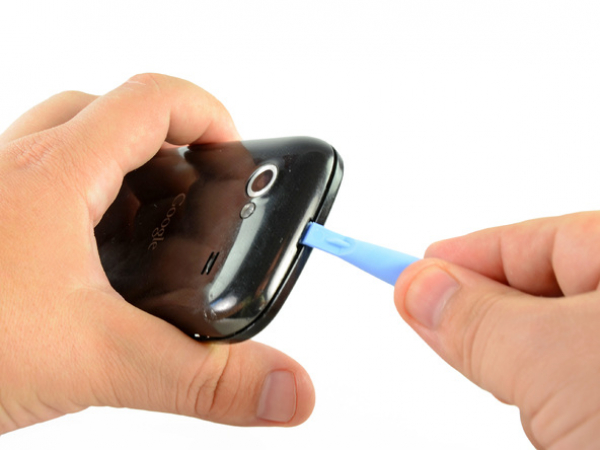

Insérer délicatement notre outil d'ouverture en plastique entre le panneau arrière et le cadre arrière intérieur près de la caméra arrière.
Utilisez l'outil d'ouverture en plastique pour soulever la coque arrière autour du périmètre du Nexus S.
Étape 3 - Batterie
Haut de Page
En utilisant le bord de notre outil d'ouverture en plastique, soulever la batterie du bout le plus proche de la prise casque.
Retirer la batterie du Nexus S.
Étape 4 - Carte SIM
Haut de Page
Utiliser votre pouce pour faire glisser la carte SIM vers le bas de son emplacement.
Retirer la carte SIM.
Étape 5 - Cadre Arrière Intérieur
Haut de Page

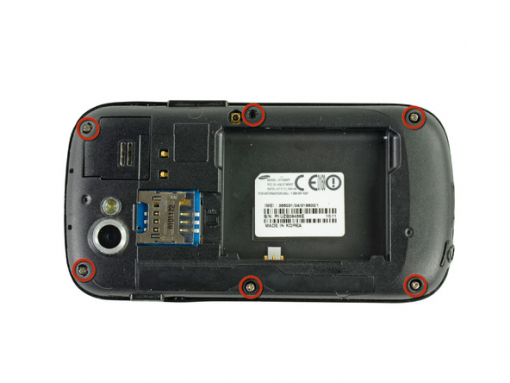

Retirer les six vis cruciformes qui fixent le cadre arrière intérieur à la coque intérieure.
Étape 6

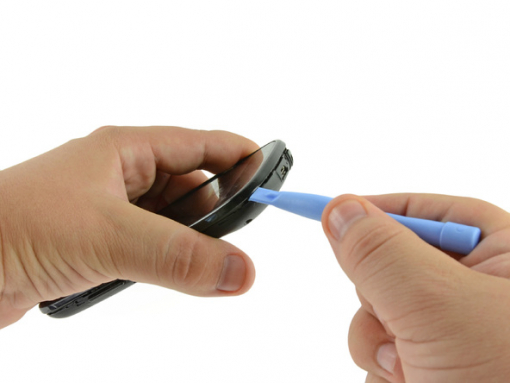

Insérer le bout plat de notre outil d'ouverture en plastique entre le cadre arrière intérieur et le coin supérieur gauche du Nexus S.
Faire glisser l'outil d'ouverture vers le haut pour détacher le coin supérieur droit des clips qui le fixent à l'ensemble intérieur.
Étape 7

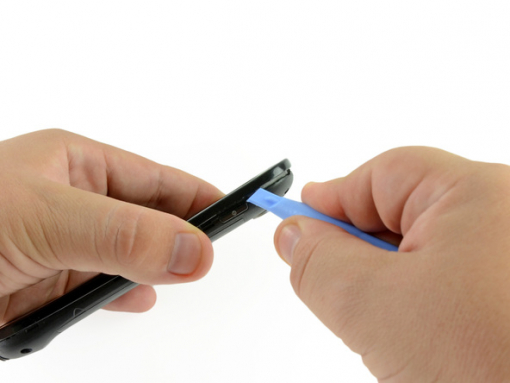

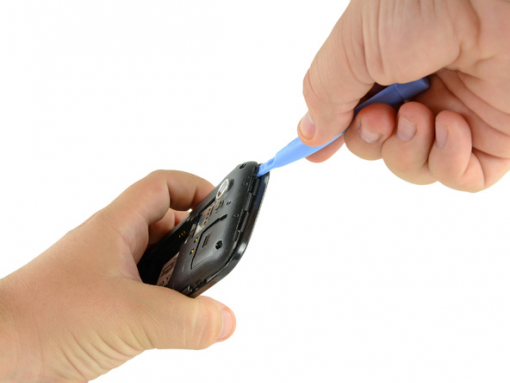

Insérer l'outil d'ouverture en plastique à droite du bouton d'alimentation.

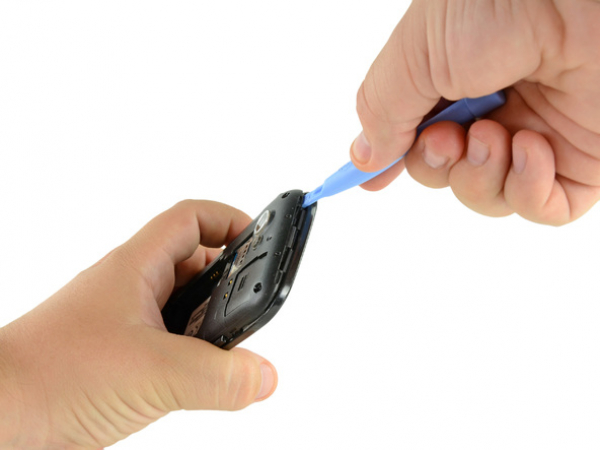

Faire glisser l'outil d'ouverture en plastique vers le bas le long du périmètre du Nexus S pour détacher les clips sur la droite.
Étape 8

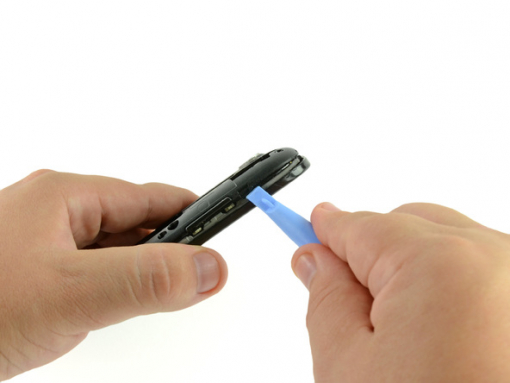

De la même manière que précédemment, détacher les clips inférieurs situés près du bas du Nexus S.
Étape 9

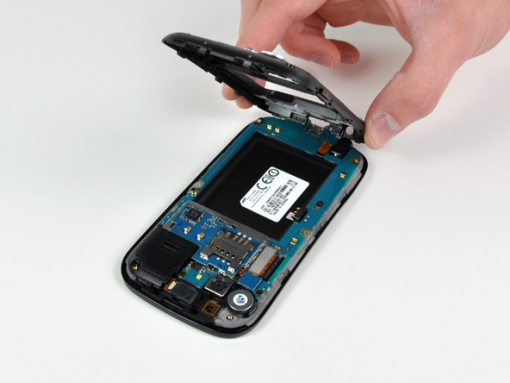

Insérer et manoeuvrer l'outil d'ouverture en plastique pour libérer le dernier clip du cadre arrière intérieur de l'ensemble intérieur.
Étape 11 - Carte Mère
Haut de Page

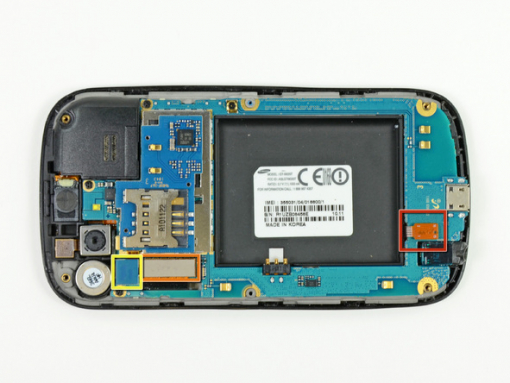

Débrancher les câbles suivants de leurs emplacements respectifs sur la carte mère:
Câble jack casque
Connecteur câble numériseur
Appareil photo / connecteur de carte SIM
Étape 12

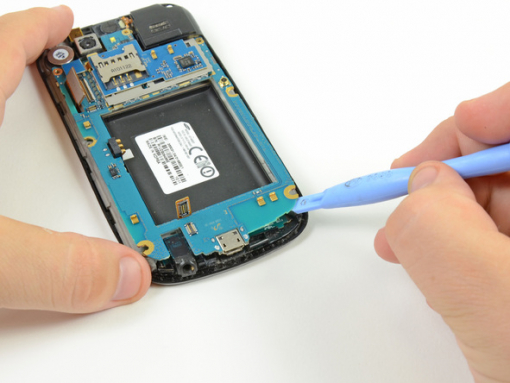

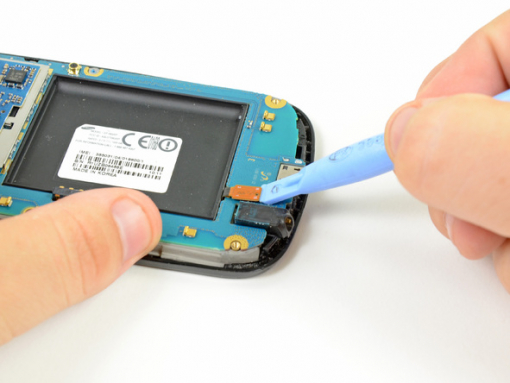

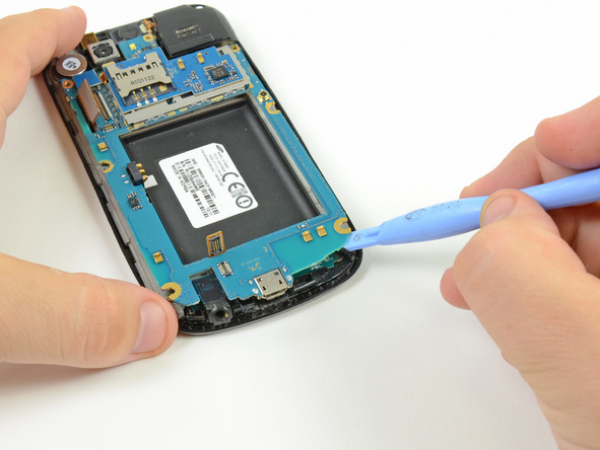

Insérer le côté plat d'un outil d'ouverture en plastique sous le connecteur jack casque et soulever.
Assurez-vous d'insérer le côté plat d'un outil d'ouverture en plastique sous le connecteur et non sous la prise elle-même. Forcer sur la prise peut causer de graves dommages.
Répéter la procédure pour le numériseur et caméra arrière / connecteurs de la carte SIM.
Étape 13

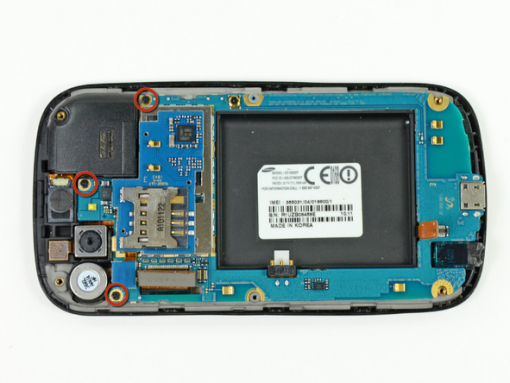

Retirer les trois vis cruciformes qui fixent la carte mère à l'assemblage d'affichage avant.
