Remplacement du connecteur dock de l'iPhone 4S

Avant de démonter votre iPhone, assurez-vous qu'il est éteint.

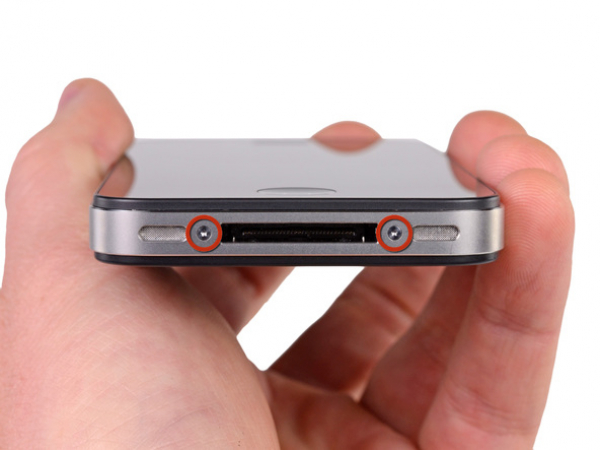

Dévisser les deux vis pentalobe (torx) 3,6 mm à côté du connecteur dock.

Lors du remontage, nous vous recommandons de remplacer les vis à 5 points avec des vis Phillips équivalentes. Notre kit d'ouverture fournit les outils et les vis nécessaires pour remplacer les vis pentalobe par des vis Phillips.

N'utiliser le tournevis à 5 points qu'une seule fois, car il peut endommager les vis.

Pousser le panneau arrière vers le haut de l'iPhone.

Le panneau peut se déplacer d'environ 2 mm.

Retirer le panneau arrière du dos de l'iPhone, en faisant attention à ne pas endommager les clips en plastique fixés sur le panneau arrière.

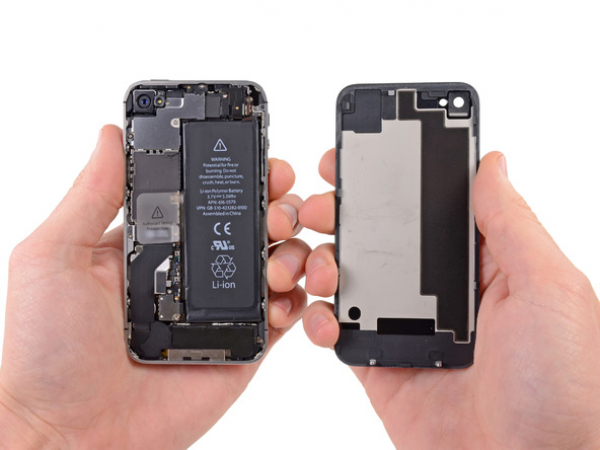

Enlever le panneau arrière de votre iPhone.

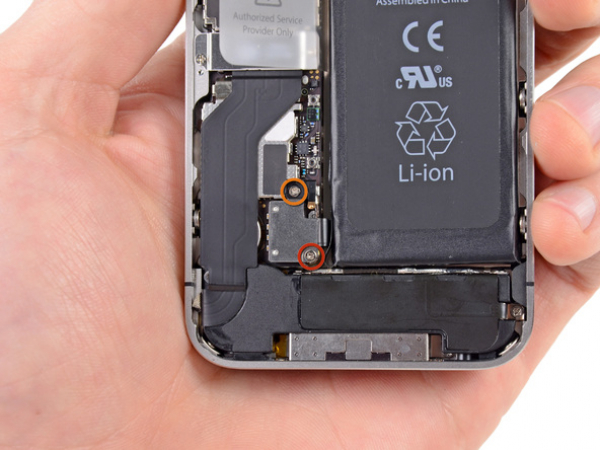

Dévisser les vis suivantes qui fixent le connecteur de la batterie à la carte mère:

Une vis Phillips 1,7 mm

Une vis Phillips de 1,5 mm

Utiliser notre outil d'ouverture en plastique pour tirer le contact-pression situé au-dessous du connecteur de la batterie.

Lors du remontage de contact-pression, assurez-vous de le nettoyer avec un dégraissant tel que Windex ou de l'alcool isopropylique. Les traces grasses de vos doigts peuvent créer des problèmes d'interférences dans le wifi.

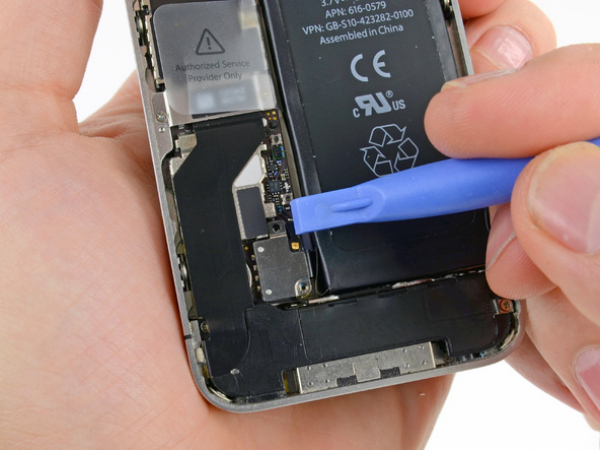

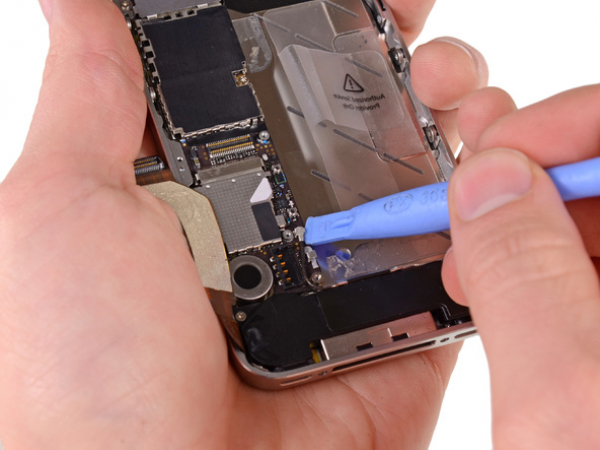

Utiliser le bord de l'outil d'ouverture en plastique pour détacher délicatement le connecteur de la batterie de son logement sur la carte mère.

Soyez très prudent à ne soulever que le connecteur de la batterie et non le connecteur de la carte mère. Si vous soulevez le connecteur de la carte mère, vous risquez de casser le connecteur entièrement.

Insérer le bord de l'outil d'ouverture en plastique entre la batterie et le boîtier extérieur près de l'angle inférieur gauche de l'iPhone.

Faire glisser l'outil d'ouverture en plastique le long du bord droit de la batterie et soulever à plusieurs points afin de séparer complètement la batterie de l'adhésif de fixation à la coque extérieure.

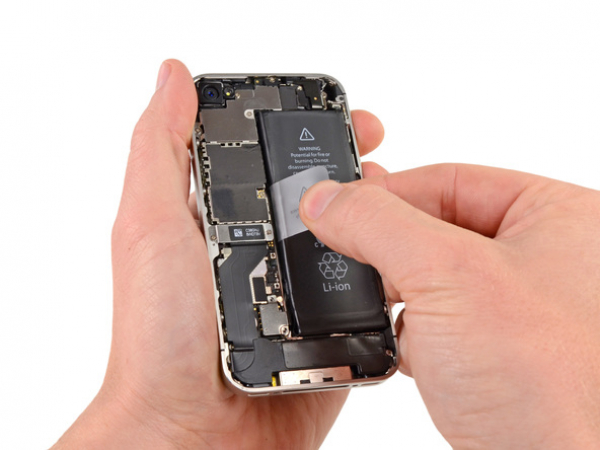

Utiliser l'onglet en plastique transparent pour détacher la batterie de l'adhésif qui la fixe à l'iPhone.

Retirez la batterie.

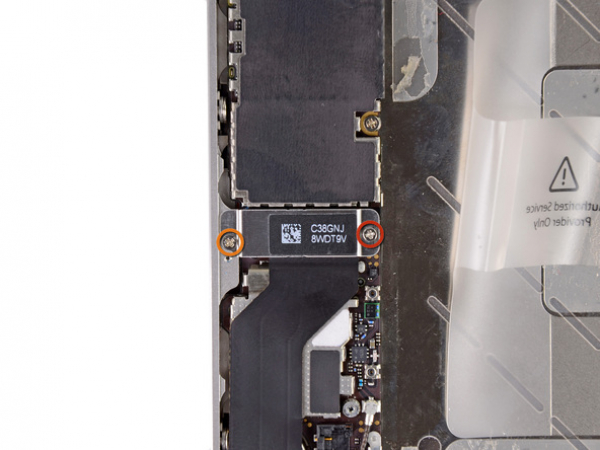

Retirer les vis suivantes qui fixent le couvercle du câble connecteur dock à la carte mère:

Une vis Phillips 1.5 mm

Une vis Phillips 1.2 mm

Retirer le couvercle du câble connecteur dock métallique

Utiliser le bord de l'outil d'ouverture en plastique pour soulever le câble dock hors de son support sur la carte mère

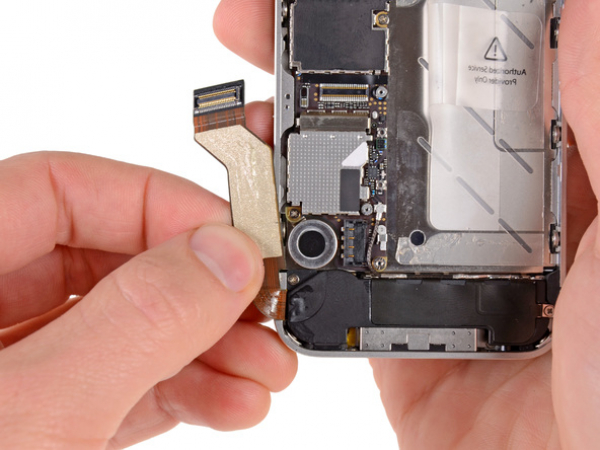

Décoller le câble du connecteur dock de l'adhésif qui le fixe à la carte mère et au côté du haut-parleur

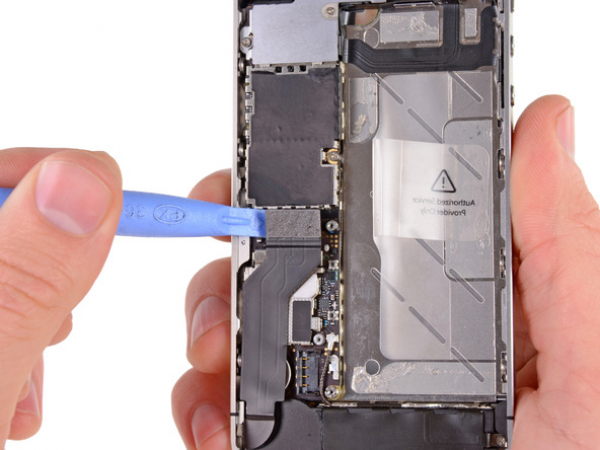

Utiliser le bord de l'outil d'ouverture en plastique pour soulever le câble d'antenne cellulaire de son support sur la carte mère

Débrancher le câble de l'antenne cellulaire du dessous des broches métalliques attachées à la carte mère
