Remplacement de la carte mère supérieure de l'iPod Touch 4ème génération

Le panneau avant de l'iPod Touch 4ème génération est fixé à la coque arrière avec un adhésif. L'utilisation d'un pistolet thermique pour ramollir l'adhésif est fortement recommandée.

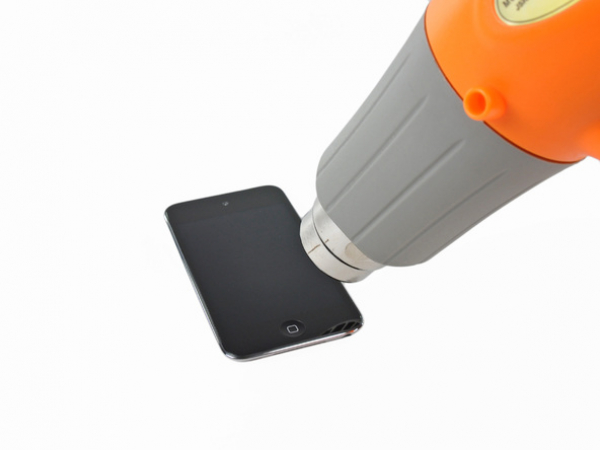

Avec le pistolet à air chaud réglé sur " faible", commencer à chauffer la partie inférieure du Touch près du bouton Home.

Il est recommandé de chauffer la partie désirée d'un mouvement circulaire pour répartir uniformément la quantité de chaleur sur l'appareil.

Attention, car le Touch sera très chaud. Il peut être utile de le tenir avec une serviette lorsque vous soulevez le panneau avant.

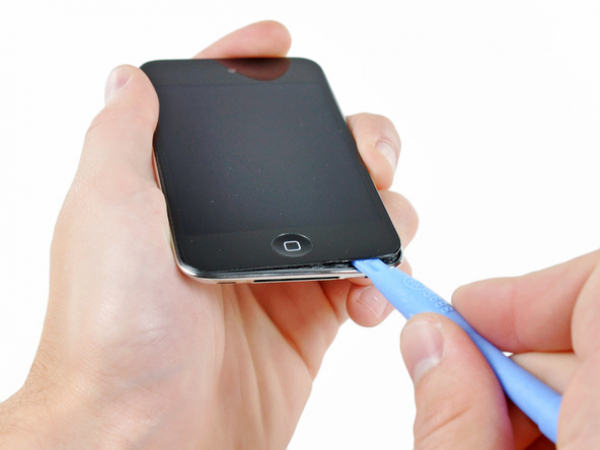

Insérer le bord de notre outil d'ouverture iPod entre le panneau avant de verre et le cache en plastique noir près du bouton Home.

Ne pas essayer de soulever entre le cache en plastique noir et la coque arrière en acier.

Soulever le bord inférieur du panneau avant vers le haut, en faisant attention de ne pas plier le verre excessivement.

S'il est trop difficile de soulever le panneau avant, réchauffez-le et essayez à nouveau.

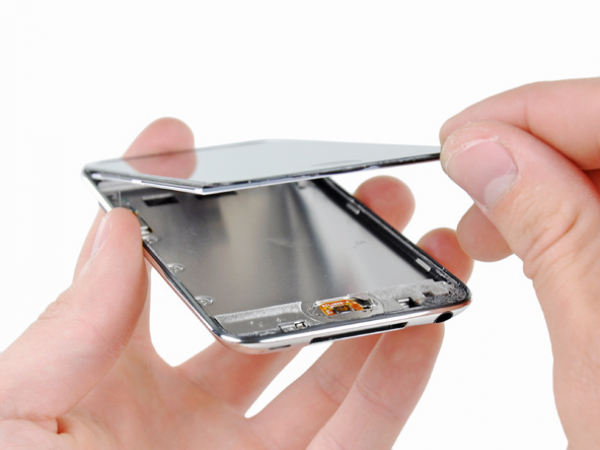

Quand il y a assez de place pour attraper le bord inférieur du panneau avant, soulevez-le du corps du Touch afin de décoller l'adhésif le long de ses bords gauche et droit.

Si l'adhésif est trop difficile à décoller, utiliser un pistolet thermique pour le ramollir avant de continuer.

En raison de la construction de l'iPod touch 4ème génération, le câble numériseur ne peut pas être déconnecté tant que la carte mère n'est pas retirée. Soyez extrêmement prudent lors de la manipulation de l'assemblage du panneau avant, car il est attaché au reste du Touch avec le câble de numériseur qui est très délicat.

En outre, le câble de données de l'affichage est très court et relié à la carte mère vers le haut de l'assemblage du panneau avant. S'il ne se détache pas lorsque vous soulevez le bord supérieur de l'assemblage du panneau avant, assurez-vous de le débrancher avec un outil d'ouverture iPod avant de faire tourner l'assemblage du panneau avant hors du Touch.

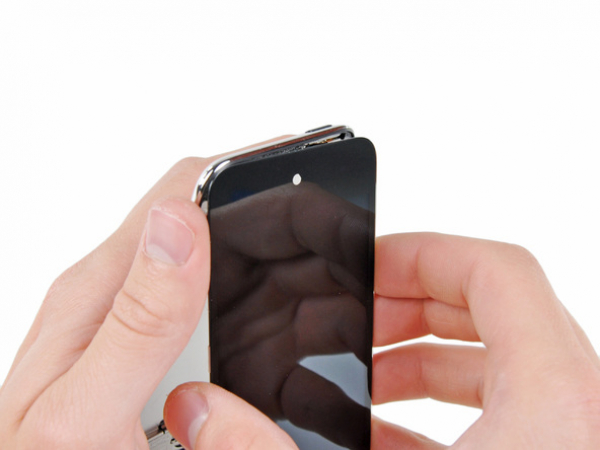

Séparez délicatement le bord supérieur de l'assemblage du panneau avant de l'adhésif qui le fixe au Touch, en faisant attention au câble numériseur court qui relie les deux composants.

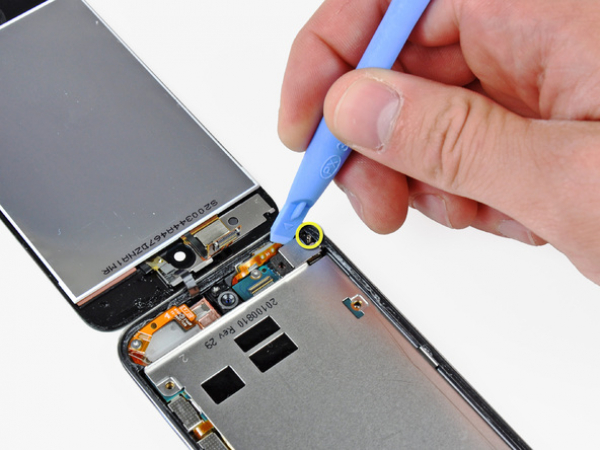

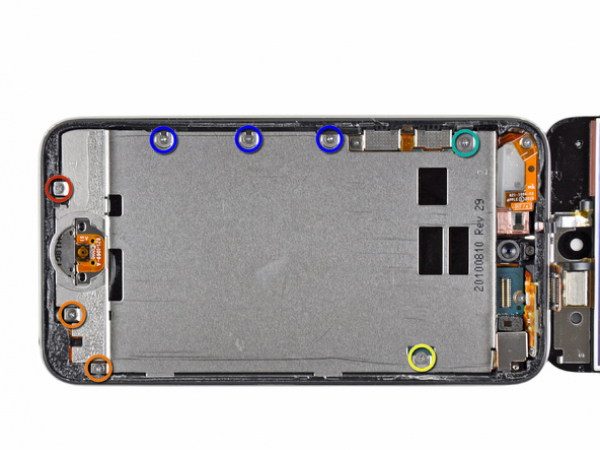

Retirez les huit vis Phillips suivantes:

Une vis cruciforme 3,5 mm

Deux vis cruciformes 3,0 mm

Une vis Phillips 2.3 mm

Une vis Phillips 2.4 mm

Trois vis cruciformes 2,0 mm

Utiliser le bord de l'outil d'ouverture iPod pour soulever le couvercle mince d'acier à partir de l'appareil photo arrière.

Faites attention au petit ressort, près du cache à côté de la caméra

Retirer le couvercle d'acier de l'iPod.

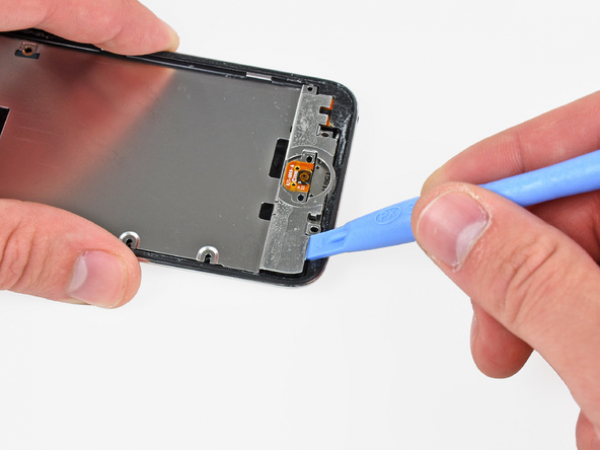

Insérer le bord de notre outil d'ouverture iPod au-dessous du plan médian en acier près du coin inférieur gauche du Touch.

Soulever vers le haut pour séparer la plaque de l'adhésif qui la fixe à la coque intérieure en plastique.

Si la plaque est encore attachée à la carte mère réchauffer la zone pour décoller l'adhésif, puis séparer la plaque de la carte mère à l'aide de l'outil d'ouverture.

Soyez extrêmement prudent, le haut-parleur est sous la zone indiquée sur la photo. Il est relié par des fils très fins et courts.

Ici se trouve un câble flex très mince qui relie les boutons de volume et d'alimentation à la carte mère. Essayez de contourner cette zone comme montré sur la photo de manière à ne pas déchirer le câble. Il est extrêmement fragile.

Ce câble va se déchirer très facilement si vous ne faites pas attention.

Il y a aussi de l'adhésif sous la zone indiquée en rouge.

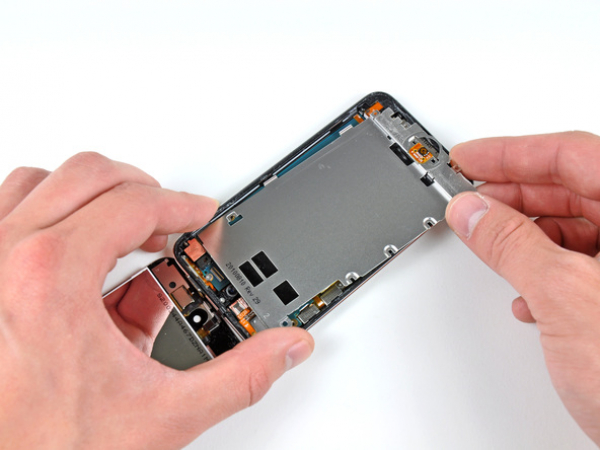

Inclinez légèrement le plan médian en acier pour le déloger de la coque arrière.

Faites attention à ne pas déchirer le morceau de ruban de cuivre reliant la caméra arrière au plan médian en acier.

Soulever le plan médian en acier par-dessus de la coque arrière et décoller le morceau de ruban de cuivre collé à la caméra arrière.

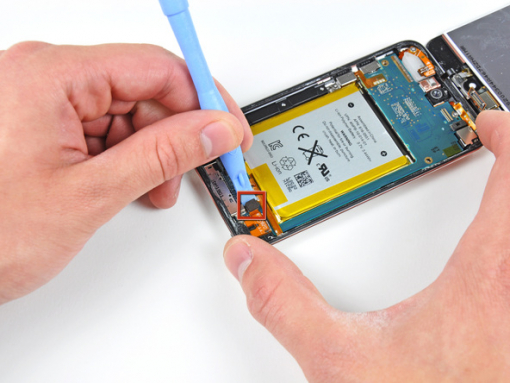

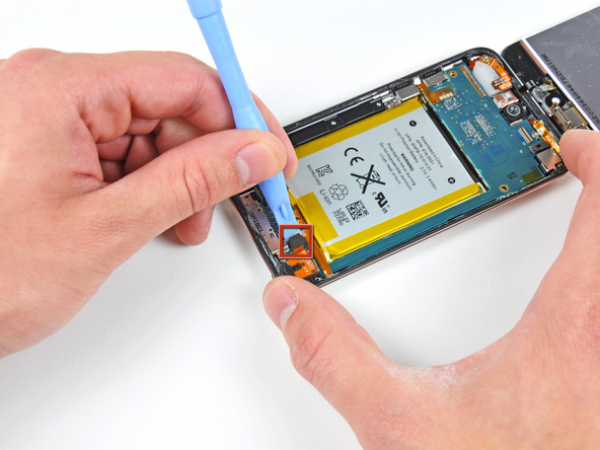

Utiliser notre outil d'ouverture iPod pour soulever le connecteur de la prise casque hors de son support sur la carte mère.

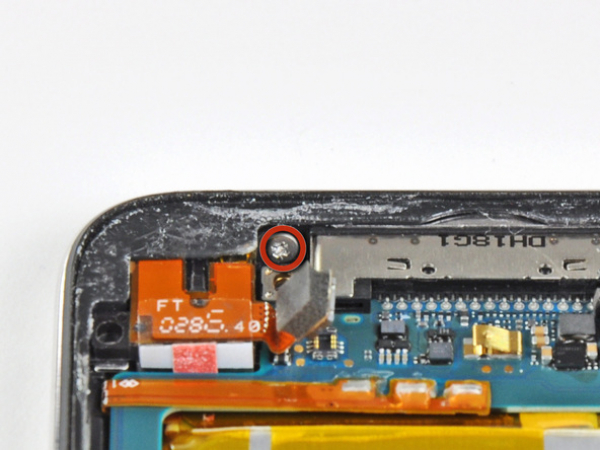

Retirer la seule vis Phillips 2.6 mm qui fixe l'ensemble de prise casque à la coque arrière.

La vis est à un angle de 90 degrés. Assurez-vous de la dévisser à un angle identique.

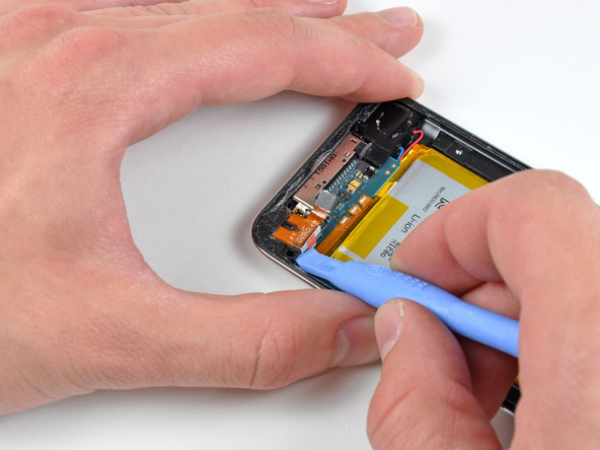

Utiliser notre outil d'ouverture iPod pour soulever doucement le bord de la prise casque le plus proche à la batterie hors de son logement.

Retirer la prise casque de son logement dans la coque arrière.

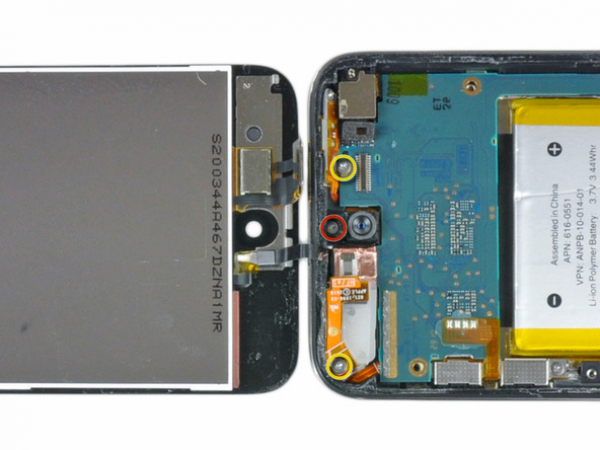

Retirer les trois vis suivantes à proximité du bord supérieur de la carte mère :

Une vis Phillips de 2,0 mm

Deux vis Phillips de 2.3 mm

Utiliser le bord de notre outil d'ouverture iPod pour soulever doucement la caméra arrière à partir de la coque arrière.

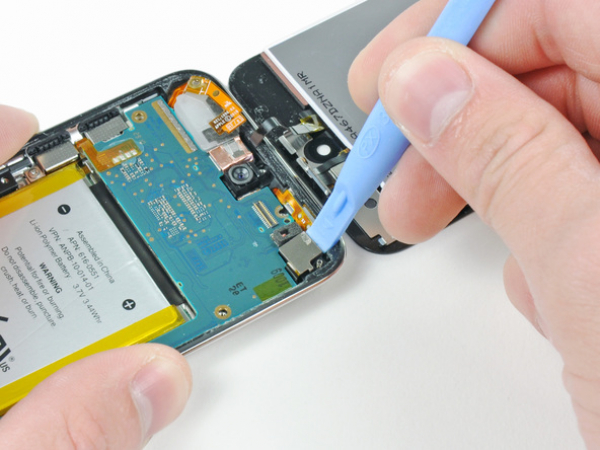

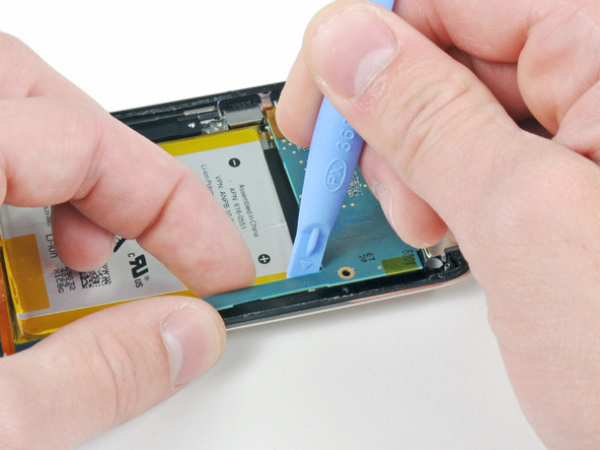

Utiliser notre outil d'ouverture iPod pour soulever légèrement le bord de la carte mère à côté de la batterie assez pour l'attraper avec votre autre main.

Ne pas tordre la carte mère, car elle est très mince et fragile.

Tout en soulevant délicatement la carte mère avec une main, utiliser l'outil d'ouverture iPod pour soulever la carte mère près de la bande de cuivre sur le bord supérieur de la carte mère.

La carte mère sera levée adéquatement lorsque le dernier connecteur de l'assemblée d'affichage se débranche du bord supérieur de la coque arrière.
