Remplacement de la carte mère de l'iPhone 5
Envoyer ce lien par e-mail
|
Tweet |
|
Étape 1 - Assemblage Du Panneau Avant
Avant de démonter votre iPhone, assurez-vous qu'il est éteint.
Retirer les deux vis Pentalobe 3,6 mm à côté du connecteur Lightning.
Étape 2
Appuyer une ventouse sur l'écran, juste au-dessus du bouton d'accueil.
Assurez-vous que la ventouse épouse complètement l'écran pour obtenir un joint étanche.
Étape 3
Assurez-vous que la ventouse est fermement fixée à l'assemblage du panneau avant.
Tout en tenant l'iPhone d'une seule main, tirez sur la ventouse pour séparer délicatement l'assemblage du panneau avant de la coque arrière.
Prenez votre temps et appliquez une force constante. L'ajustement de l'assemblage de l'écran est un beaucoup plus serré que la plupart des appareils.
Avec notre outil d'ouverture en plastique, commencer à détacher délicatement la coque arrière vers le bas de l'assemblage de l'écran, tandis que vous tirez avec la ventouse.
Il y a plusieurs clips qui fixent le panneau avant à la coque cas arrière, si bien que vous devriez utiliser conjointement la ventouse et l'outil d'ouverture en plastique pour détacher l'assemblage du panneau avant.
Étape 4
Continuer à tirer vers le haut sur les côtés de l'assemblage du panneau avant, en détachant les clips le long du côté gauche et droite.
Étape 5
Une fois que les clips sont détachés sur le fond et les côtés de l'assemblage du panneau avant, tirer le fond de l'assemblage du panneau avant hors de la coque arrière.
N'essayez pas de détacher complètement l'assemblage du panneau avant de la coque arrière, car il y a plusieurs câbles flex qui sont encore attachés à l'iPhone.
Soulever et faire tourner l'assemblage du panneau avant jusqu'à environ 90 degrés par rapport à la coque arrière.
Étape 6
Retirer les vis suivantes qui fixent le support de câble de l'assemblage du panneau avant à la carte mère:
Deux vis 1,2 mm Phillips
Une vis 1.6 mm Phillips
Étape 8
Utiliser notre outil d'ouverture en plastique pour débrancher les trois câbles d'assemblage du panneau avant:
câble de l'appareil photo avant et du capteur
câble du numériseur
câble de l'écran LCD
Lors du remontage de votre téléphone, le câble de l'écran LCD pourrait sortit du connecteur. Cela peut causer des lignes blanches ou l'écran noir lorsque vous allumerez votre téléphone. Si cela se produit, il suffit de rebrancher le câble et de redémarrer votre téléphone. Le meilleur moyen de redémarrer votre téléphone est de débrancher et rebrancher la batterie.
Étape 10 - Batterie
Haut de Page

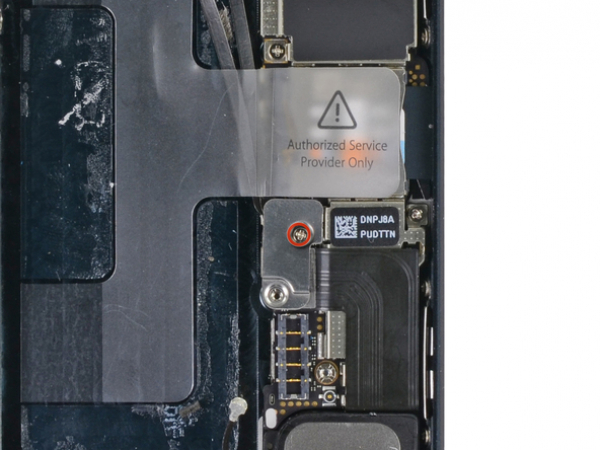

Retirez les deux vis qui fixent le support métallique du connecteur de la batterie à la carte mère:
Une vis Phillips 1.8 mm
Une vis Phillips 1.6 mm
Étape 12
Utiliser notre outil d'ouverture en plastique pour détacher délicatement le connecteur de batterie de son emplacement sur la carte mère.
Faites très attention à ne soulever que le connecteur de la batterie et non l'emplacement sur la carte mère. Si vous soulevez l'emplacement de la carte mère, vous risquez de casser le connecteur entièrement.
Étape 13
Insérer le bord de l'outil d'ouverture en plastique entre la batterie et la coque arrière près du bas de l'iPhone.
Faire glisser l'outil d'ouverture en plastique le long du bord droit de la batterie et soulever en plusieurs points afin de la séparer complètement de l'adhésif qui la fixe à la coque arrière.
Na pas tirer trop fort, car cela peut déformer ou perforer définitivement la batterie.
Étape 14
Si nécessaire, utiliser la tirette en plastique transparent exposée pour décoller la batterie de l'adhésif qui la fixe à l'iPhone.
Retirer la batterie.
Étape 15 - Assemblage De La Carte Mère
Haut de Page
Utiliser la pointe d'un spudger pour soulever le connecteur du câble d'antenne de données cellulaires de son support sur la carte mère, juste au-dessus de l'assemblage du haut-parleur.
Étape 16

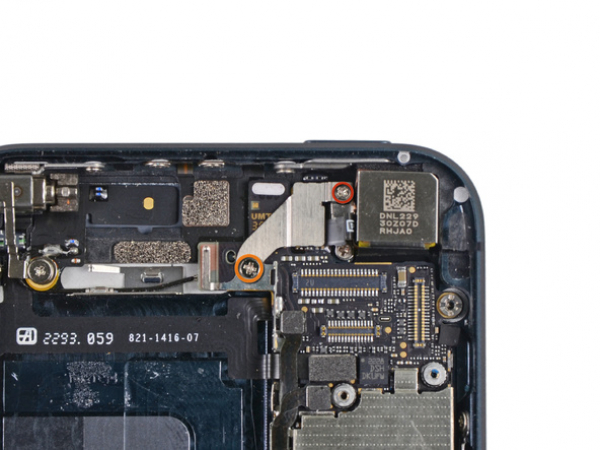

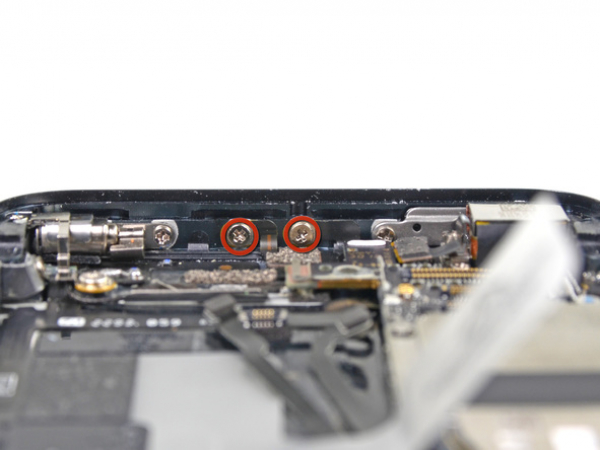

Retirer les deux vis suivantes qui fixent le support supérieur de la carte mère à la coque arrière :
Une vis Phillips 1.5 mm
Une vis Phillips 2.3 mm
Étape 17

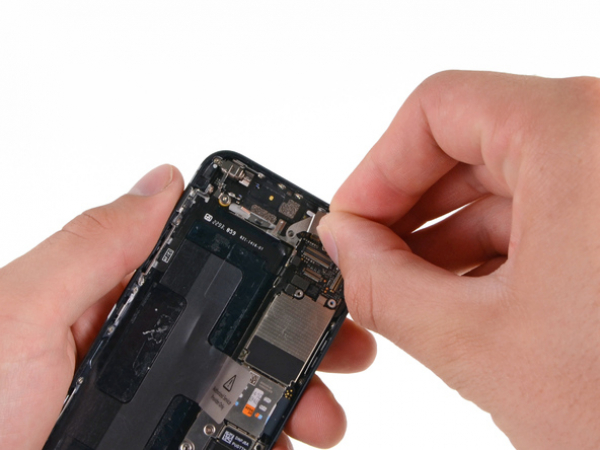

Retirer le support du haut de la carte mère.
Faire attention à ne pas casser la languette de mise à la terre minuscule qui est collée au support, à côté de la caméra arrière.
Étape 18

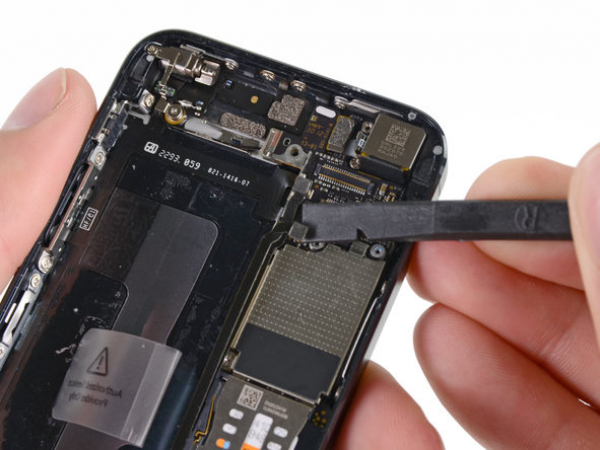

Utiliser le bout plat d'un spudger pour déconnecter les trois câbles suivants de la carte mère:
Câble d'interconnexion supérieur
Câble de l'assemblage bouton
Câble d'interconnexion inférieur
Étape 20

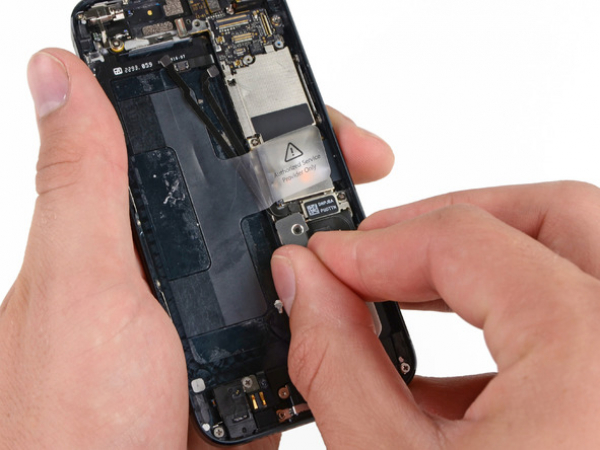

Retirer la seule vis Phillips 1.2 mm restant dans la partie centrale du support de la carte mère.
Étape 22

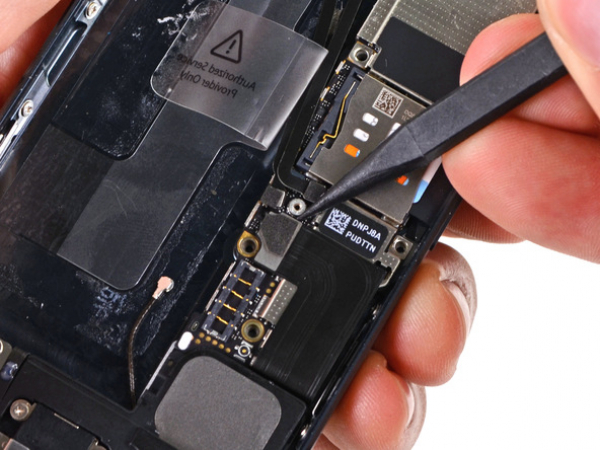

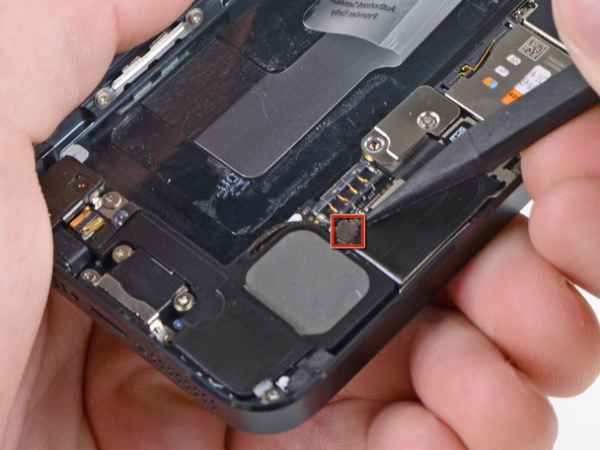

Utiliser un spudger pour soulever le connecteur du câble du connecteur Lightning de son support sur la carte mère.
Peler délicatement le câble hors de la carte mère.
Étape 23

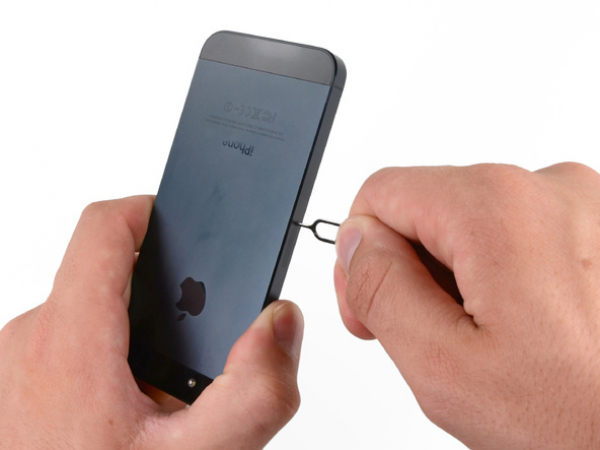

Appuyer sur l'emplacement de la carte SIM sur le côté droit de l'iPhone avec notre outil d'éjection de carte SIM ou un trombone plié pour éjecter la carte SIM.
Retirer l'emplacement de la carte SIM de l'iPhone.
Étape 24

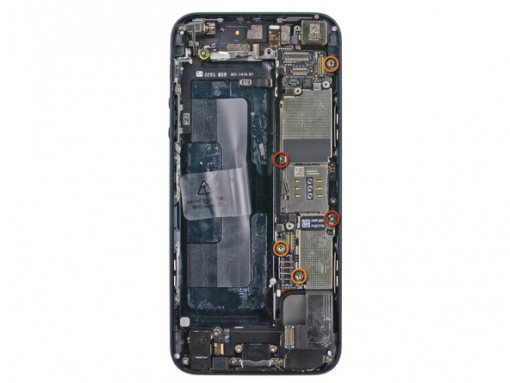

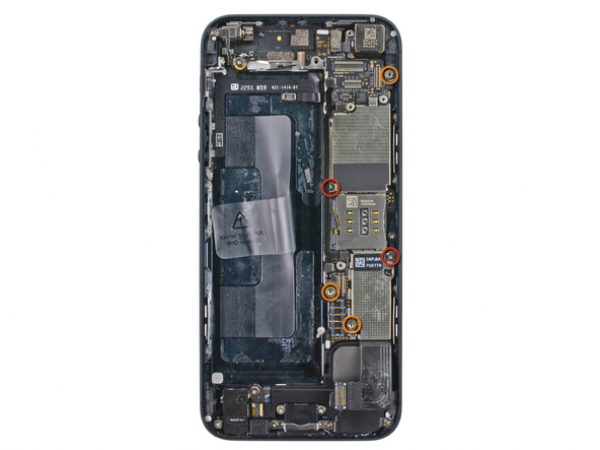

Retirer les vis suivantes qui fixent la carte mère à la coque arrière:
Deux vis 2,3 mm cruciformes
Trois vis d'écartement 2,7 mm
Ces vis ont une configuration binaire Phillips, mais nous avons trouvé que le meilleur outil pour les retirer est un tournevis conducteur 2,5 mm à tête plate.
Étape 25

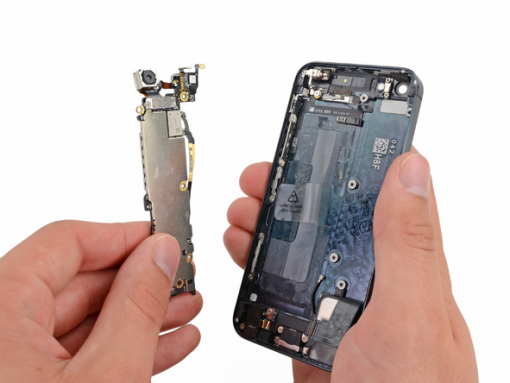

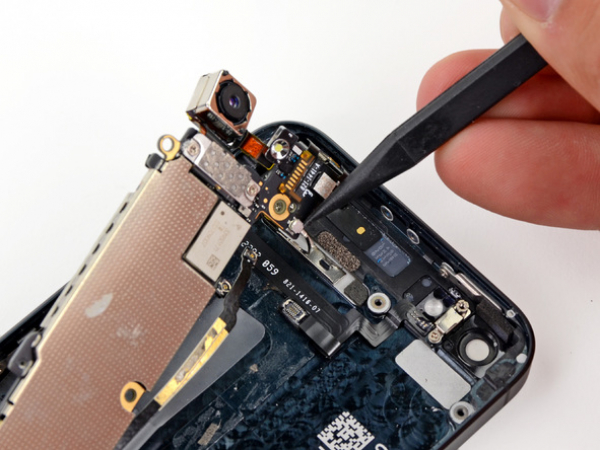

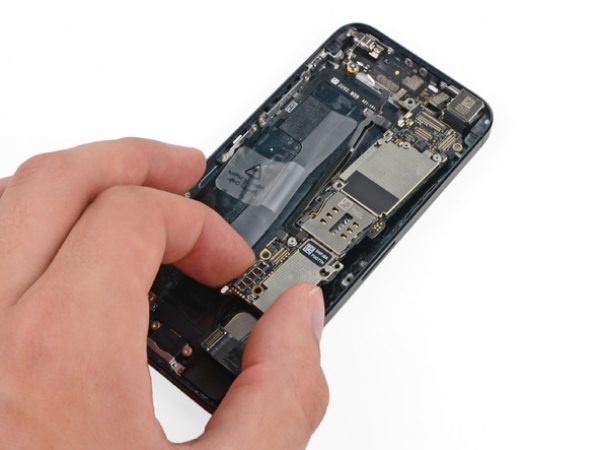

Faire tourner l'assemblage de la carte mère vers le côté de la batterie de la coque arrière.
Faire tourner l'assemblage de la carte mère vers le côté de la batterie de la coque arrière.
L'entourage du flash est collé à l'unité flash et à la coque arrière. Si cela reste sur la coque arrière l'enlever avec une pincette et le remonter sur l'unité flash.
