Remplacement d'Écran et de Vitre Tactile de LG V30
Envoyer ce lien par e-mail
|
Tweet |
|

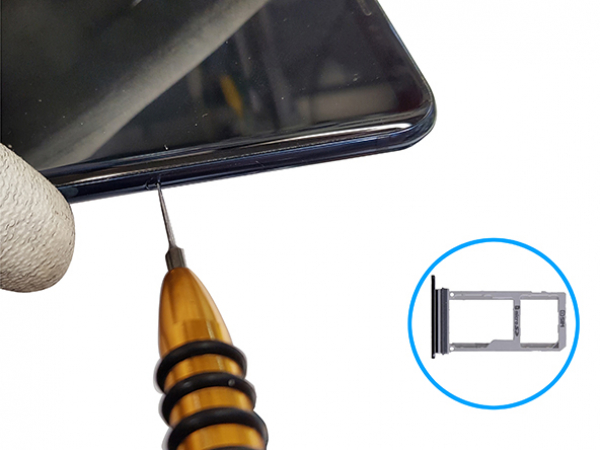

Étape 1 - Avant De Commencer La Réparation
Éteignez l'appareil
Retirez le supprt de la carte SIM
Attention: Avant de cmmencer la réparatin, déchargez la batterie du LG V30 en dessus de 25%. La batterie peut prendre feu et explser si elle est accidentellement perfrée.

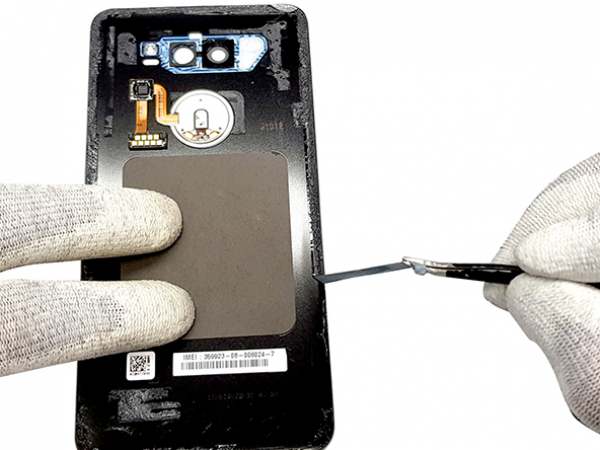

Étape 2 - Retirez Le Cache Batterie
Haut de Page

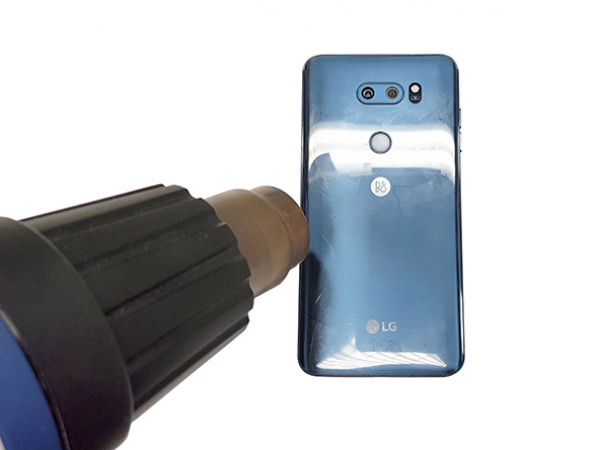

Chauffez les bords du panneau arrière pour ramollir l'adhésif qui le maintient
Insérez l'outil d'ouverture en métal plat entre le cache batterie et le cadre et soulevez légèrement
Insérez 2 médiators dans l'écart
Faites glisser les médiators le long des bords dans les directions opposées pour décoller l'adhésif

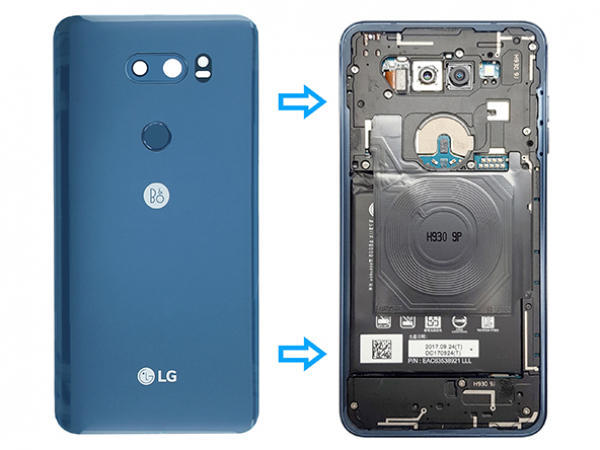

Enlevez le panneau arrière du reste de l'appareil
Attention: Soyez prudent avec le pistolet à air chaud, car vous pouvez surchauffer la carte mère ou la batterie.
Étape 3 - Retirez Le Récepteur De Chargement Sans Fil Et Le Haut-parleur
Haut de Page

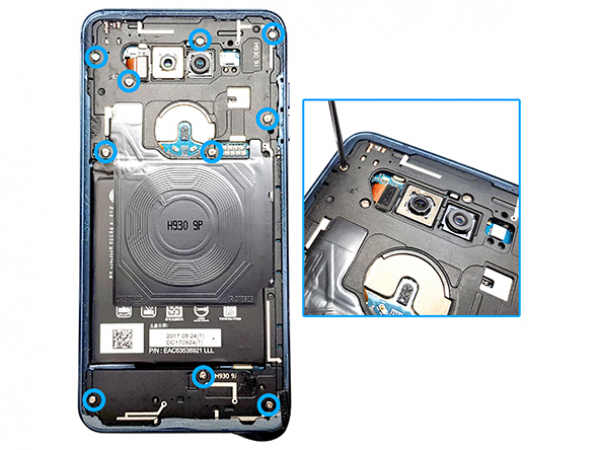

Dévissez les 10 vis qui maintiennent le boîtier en plastique
Retirez le haut-parleur
Retirez le récepteur de charge sans fil

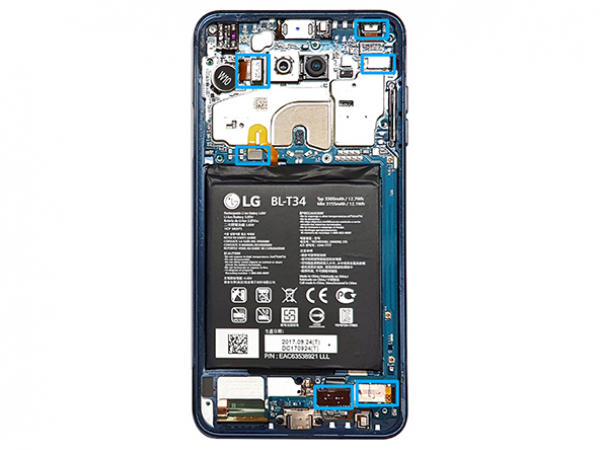

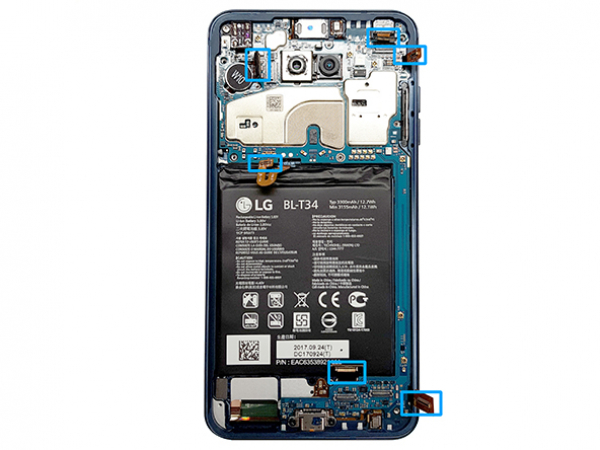

Étape 4 - Débranchez La Batterie Et Tus Les Connecteurs De Câble Flex
Haut de Page
Débranchez le câble flex de la batterie
Débranchez le câble flex de l'appareil photo principal
Débranchez le câble flex de la vitre tactile
Débranchez le câble flex de l'appareil photo avant
Débranchez le câble flex de l'écran
Débranchez le câble flex du port de charge
Attention: La batterie doit toujours être déconnectée en premier. Utilisez uniquement des outils en plastique pour déconnecter la batterie.
Étape 5 - Retirez La Carte Mère
Haut de Page

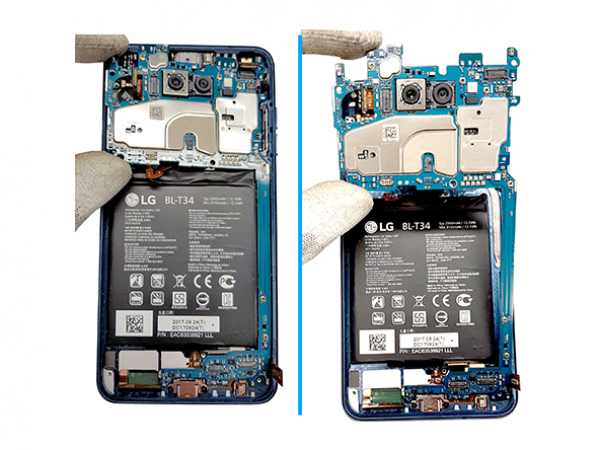

Retirez la carte mère du panneau avant
Soulevez délicatement la carte mère avec une spatule (spudger) en nylon pour relâcher les clips qui la maintiennent
Attention: Vous devriez commencer à retirer la carte du haut, et soyez prudent car les cartes de circuit imprimé sont fragiles et peuvent se casser.

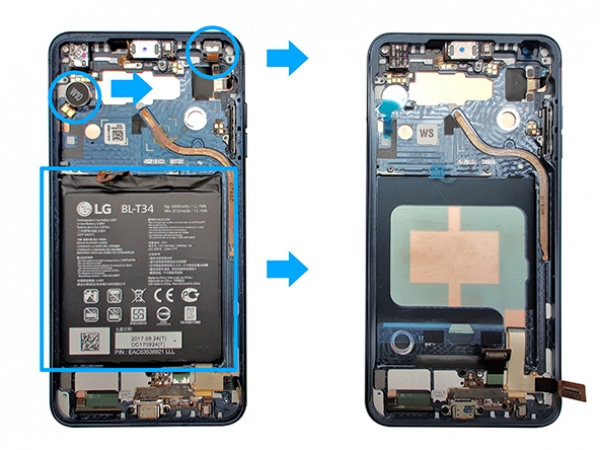

Étape 6 - Transférez Des Pièces Dans Le Nouvel Assemblage Du Panneau Avant
Haut de Page
Retirez la batterie en la soulevant doucement
Retirez le moteur de vibration
Retirez le module de l'appareil photo avant
Placez la batterie dans le nouvel assemblage du panneau avant
Placez le moteur de vibration dans le nouveau panneau avant
Placez le module de l'appareil photo avant dans le nouvel écran
Information: Cet ensemble de panneau avant comprend un écouteur, un microphone et un port de charge préinstallés.
Attention: Faites attention à ne pas perforer la batterie en la retirant. Essayez également de ne pas endommager d'autres parties vitales lors du transfert vers le nouvel écran.

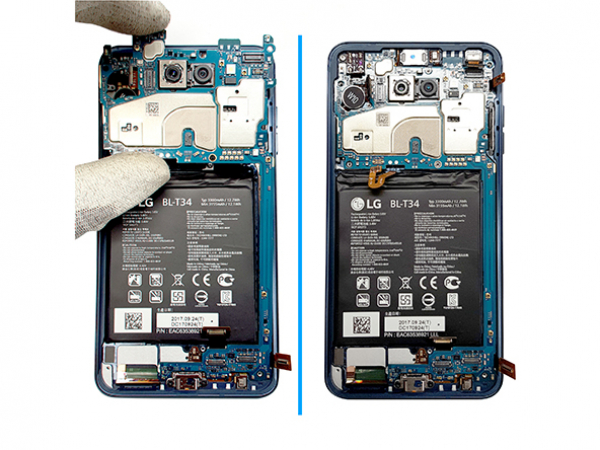

Étape 7 - Placez La Carte Mère Dans Le Nouveau Panneau Avant
Haut de Page

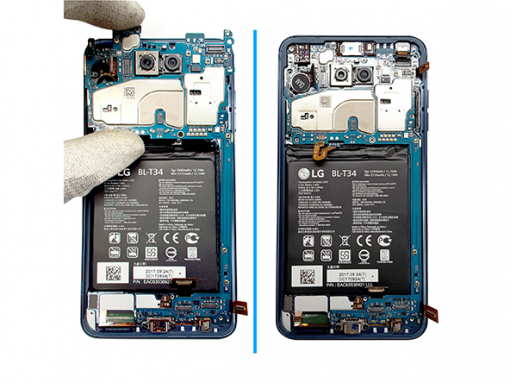

Placez la carte mère dans le nouvel écran
Utilisez la spatule pour appuyer doucement sur la carte contre les broches de l'écran
Attention: Vous devriez commencer à insérer la carte par le bas, et soyez prudent car les cartes de circuit imprimé sont fragiles et peuvent se casser. N'utilisez jamais d'outils métalliques avec la carte mère - utilisez uniquement des outils en plastique et antistatiques.
Étape 8 - Connectez Tous Les Connecteurs De Câble Flex
Haut de Page
Connectez le câble flex de l'écran
Connectez le câble flex du port de charge
Connectez le câble flex de l'appareil photo avant
Connectez le câble flex de la vitre tactile
Connectez le câble flex de l'appareil photo principal
Connectez le câble flex de la batterie
Information: Connectez les câbles flex dans l'ordre inverse par rapport au moment où vous les avez déconnectés.
Attention: La batterie doit toujours être connectée en dernier. Utilisez uniquement des outils en plastique pour connecter la batterie.
Étape 9 - Réinstallez Le Récepteur De Chargement Sans Fil Et Le Haut-parleur
Haut de Page

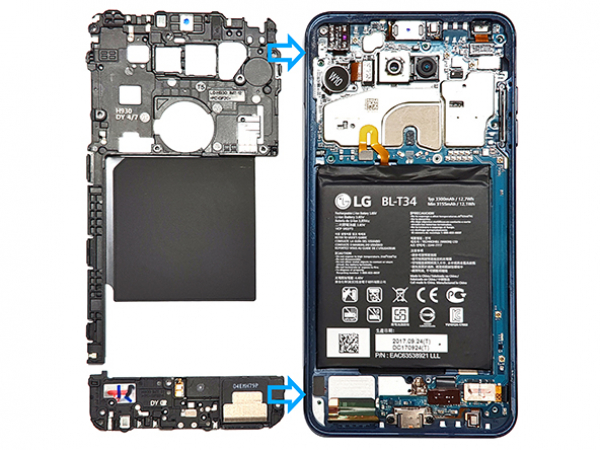

Placez le couvercle en plastique avec le récepteur de chargement sans fil sur la carte mère et appuyez doucement sur les bords pour le fixer
Placez le haut-parleur sur la partie inférieure de la carte mère
Après vous avoir assuré que tout est à sa place, fixez l'ensemble avec les 10 vis cruciformes
Étape 10 - Nettoyez Le Cache Batterie Du Vieux Résidu De Colle
Haut de Page
Retirez les vieux résidus de la colle du cache batterie
Nettoyez le cache batterie avant de le remonter
Étape 11 - Réinstallez Le Cache Batterie
Haut de Page
Appliquez de la colle B-7000 sur les bords du cadre métallique
Positionnez la coque arrière sur le cadre
Fixez avec des pinces pour assurer une meilleure adhérence et retirez-les après séchage de la colle
Information: Laissez la colle sécher pendant 48 heures maximum, le temps de durcissement augmente avec les températures plus basses et diminue avec les températures plus élevées
Attention: Le B-7000 durcit par évaporation du solvant et forme une liaison immédiate difficile à repositionner après que les deux surfaces revêtues d'adhésif sont mises en contact les unes avec les autres et qu'une pression suffisante est exercée pour établir un contact complet.
Étape 12 - La Réparation Est Finie
Haut de Page

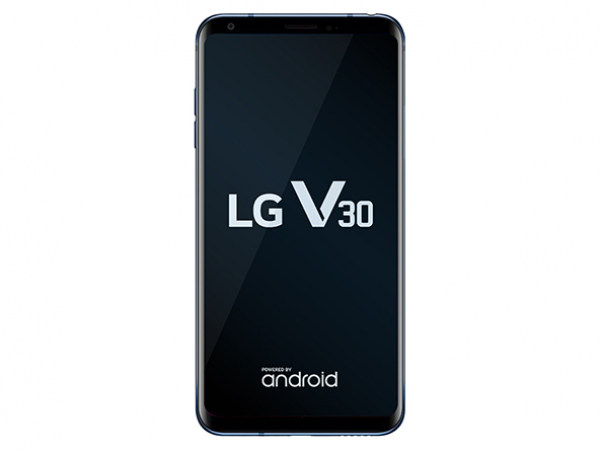

Allumez le LG V30 pour tester l'écran
La réparation est effectuée avec succès
Utilisez ce manuel pour remplacer l'écran défectueux ou cassé de votre LG V30. Les instructions comprennent le retrait de la batterie, de l'antenne, de la carte mère, de l'appareil photo avant, du moteur de vibration - qui doivent tous être transférés vers le nouvel écran. Ne vous inquiétez pas si vous n'avez pas envie de réparer l'appareil vous-mêmes, nos techniciens expérimentés le feront pour vous.
