Changer la batterie de l'iPhone 3GS

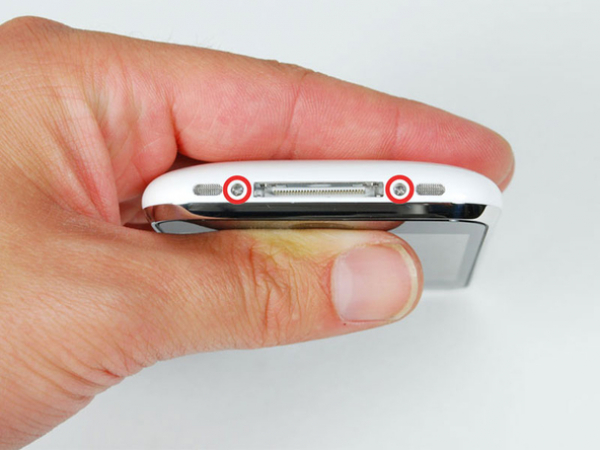

Retirez les deux vis 3.7mm Phillips # 00 du dock connecteur de l'iPhone.

Retirer la poignée de métal de notre ventouse pour enlever vitre d'écran. Il est plus facile et plus sûr de prendre la base de la ventouse à la place de la poignée de métal.

Soyez très prudent lors de l'ouverture de l'iPhone pour que les câbles placés sous l'écran ne soient pas endommagés.

Il y a un joint en caoutchouc entre la coque avant en argent et l'assemblage de l'écran noir. Un peu de force est nécessaire dans cette étape afin de séparer l'assemblage de l'écran de l'iPhone. Il peut être utile de secouer la ventouse pour retirer l'assemblage de l'écran.

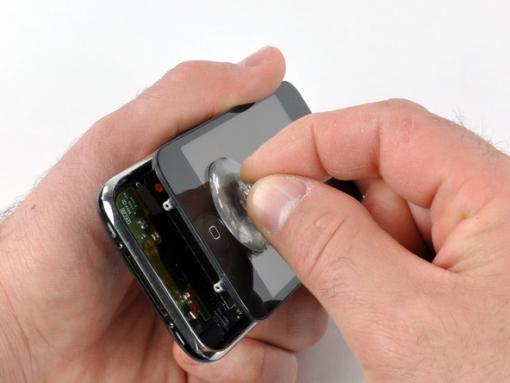

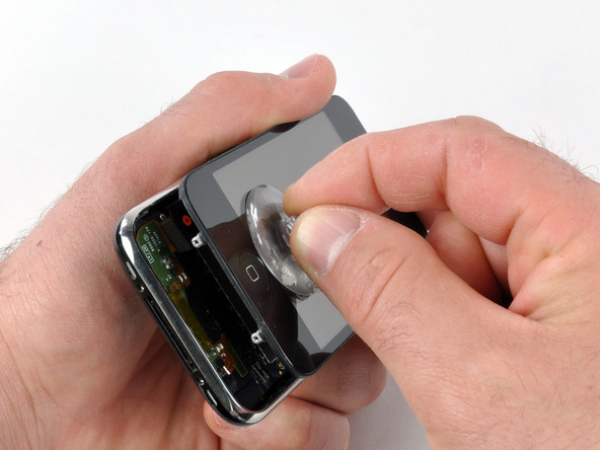

Utiliser une petite ventouse près du bouton Home pour tirer doucement la partie inférieure de l'assemblage de l'écran de l'iPhone.

Si l'assemblage de l'écran est trop endommagé pour permettre à la ventouse d'adhérer, une bande avec un adhésif puissant comme du ruban d'emballage peut être utilisé.

L'assemblage de l'écran est toujours connecté à l'iPhone par plusieurs câbles, donc ne pas essayer de l'enlever complètement pour l'instant.

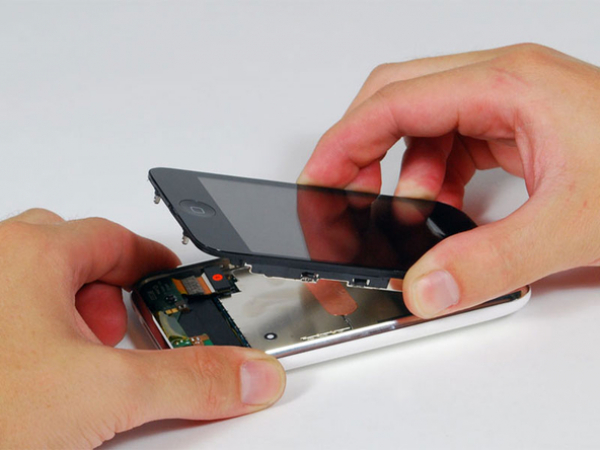

Faire tourner l'assemblage de l'écran jusqu'à ce qu'il soit à un angle d'environ 45 degrés.

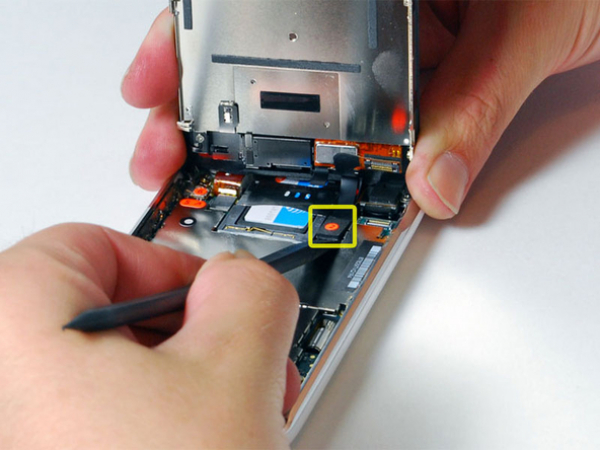

Maintenir l'assemblage de l'écran d'une seule main et utiliser l'autre main et notre outil d'ouverture universel en métal Spudger pour débrancher le câble flex noir marqué "1". (Câble 1 est pour l'affichage)

Faire attention à insérer le spudger en partant de la gauche, comme le montre l'image (sous le flex). Si vous essayez de soulever le flex en partant de la droite, vous risquez d'endommager le connecteur flex et vous devriez remplacer l'écran!

Tous les connecteurs à l'exception du connecteur flex mentionné à l'étape 6 s'enlèvent vers le haut.

Faire tourner l'assemblage de l'écran jusqu'à ce qu'il soit à peu près verticale. Cela permettra un accès plus facile pour débrancher les câbles restants.

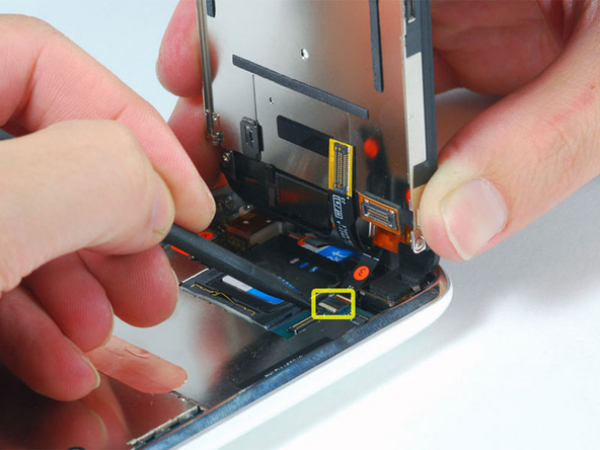

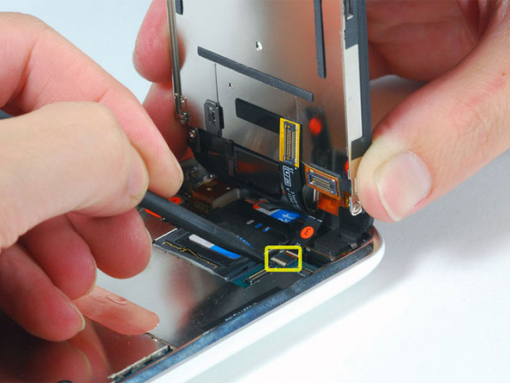

Utiliser un spudger de débrancher le câble ruban noir marqué "2". (Câble 2 est pour l'écran tactile capacitif)

NB: Le rabat sur la languette en plastique n'existe pas sur certaines versions du 3G non-américaines (chinoise, européenne). Dans ce cas, il faut faire glisser le câble flex vers l'écran jusqu'à ce qu'il soit retiré. Lorsque vous l'assemblez, vous pouvez appuyer sur le flex pour l'insérer de nouveau dans son emplacement.

Certains iPhones peuvent avoir les couleurs de connecteurs inversées (languette en plastique noir, connecteur blanc) pour le connecteur "3". Assurez-vous de soulever la languette correctement, sinon vous risquez d'endommager le connecteur.

Utiliser un spudger pour tourner la languette de plastique qui maintient le câble flex "3" en place. La languette blanche va tourner jusqu'à 90 degrés, libérant le câble flex.

Faire glisser le câble flex noir hors de son connecteur, et retirer l'assemblage de l'écran de l'iPhone.

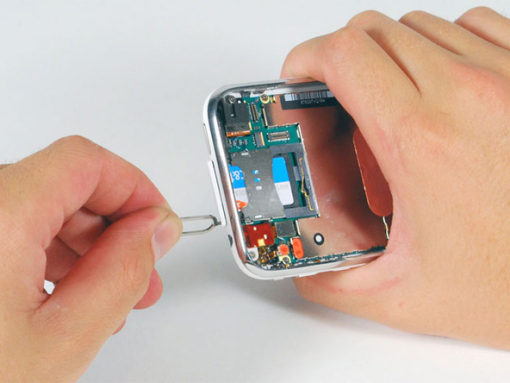

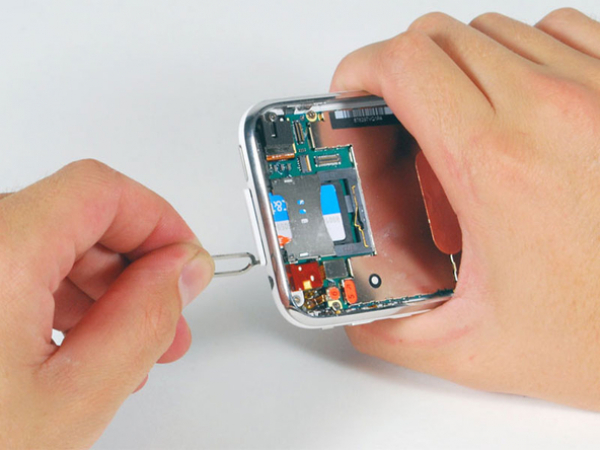

Insérer notre outil d'éjection de carte SIM ou un trombone de papeterie dans l'ouverture à côté de la prise casque.

Appuyer sur l'outil jusqu'à ce que l'emplacement de la carte SIM ressorte.

Saisir l'emplacement de la carte SIM et faire le glisser hors de l'iPhone.

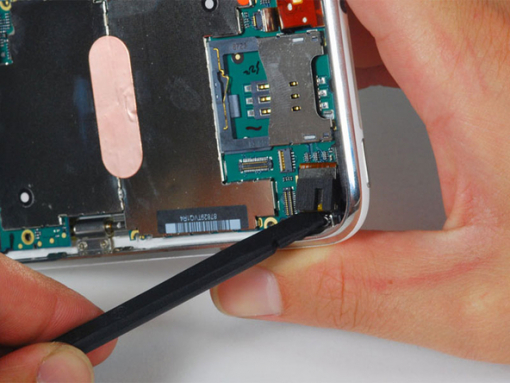

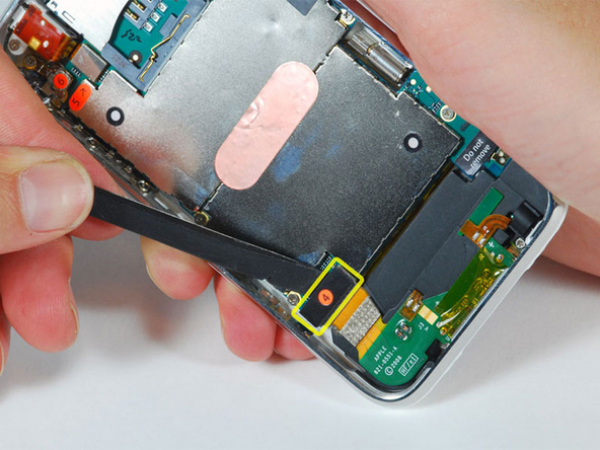

Utiliser un spudger pour débrancher le câble ruban portant la mention «4».

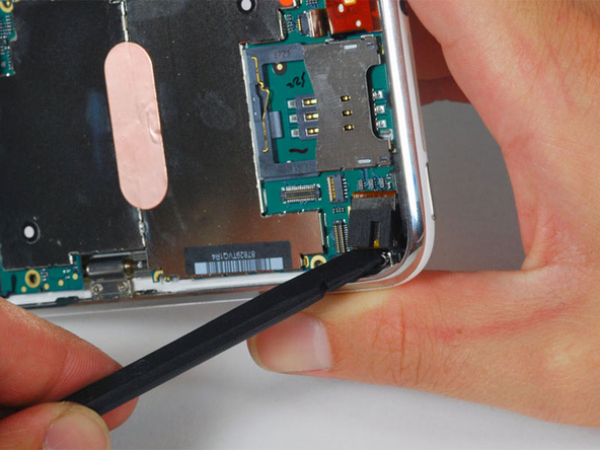

Utiliser un spudger pour débrancher le câble ruban portant la mention «5».

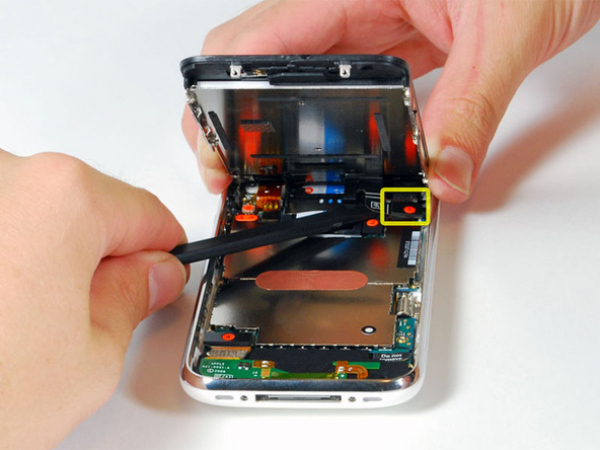

Utilisez un spudger pour débrancher le câble ruban portant la mention «6».

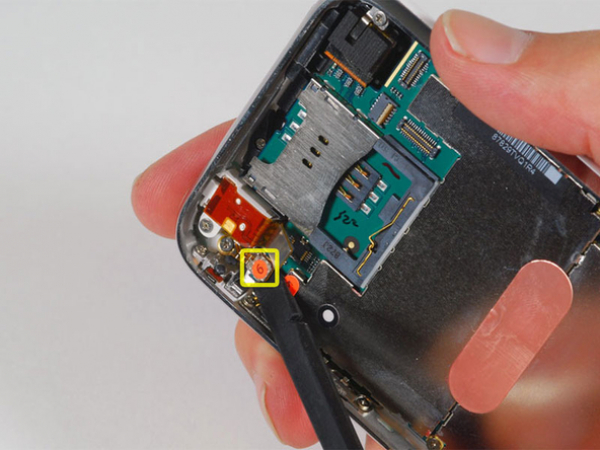

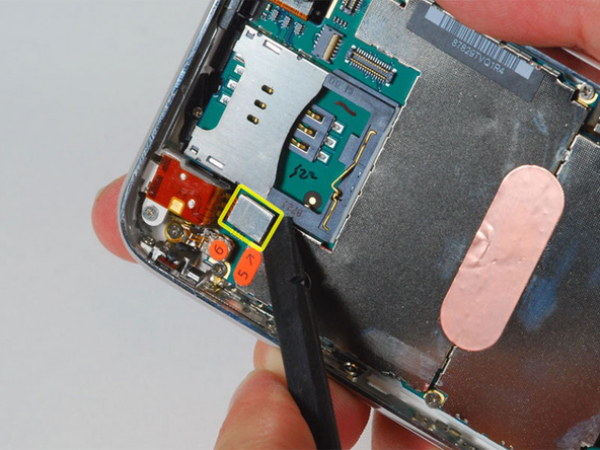

Si vous avez un iPhone 3GS, reportez-vous à la deuxième image et utilisez un spudger pour débrancher le câble flex portant la mention «7».

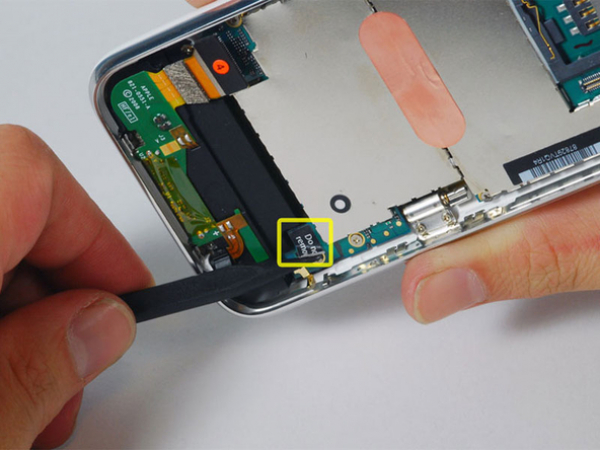

Retirer délicatement le petit autocollant portant la mention «Do not remove».

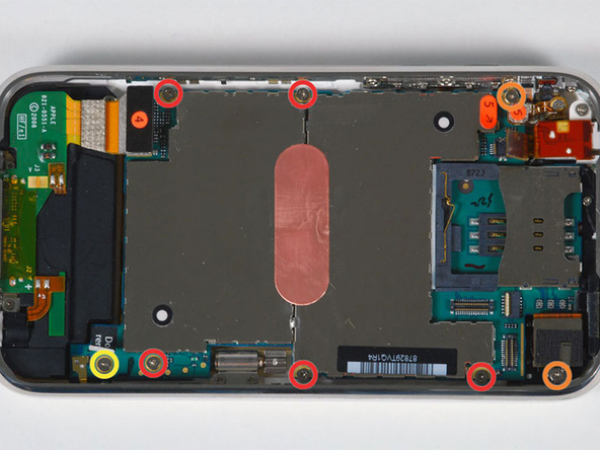

Retirez les 8 vis suivantes:

Cinq vis à filetage partiel 2,3 mm Phillips # 00 qui fixent la carte mère au panneau arrière.

Deux vis à filetage complet 2,3 mm Phillips # 00 qui fixent la carte mère et la caméra.

Une vis 2,9 mm Phillips # 00 au dessous de l'autocollant «Do not remove».

Note pour le remontage:

La vis qui passe à côté de la caméra (en bas à droite, vis en orange) a également une bande de métal qui maintient la caméra en place.

N'oubliez pas de mettre cette bande en place avant d'insérer la vis 2.3 mm Phillips # 00 à filetage complet à côté de la caméra

Utiliser un spudger pour soulever délicatement la caméra vers le haut et hors de son logement dans le panneau arrière.

La caméra ne peut pas être entièrement retirée parce qu'elle est reliée au fond de la carte mère.

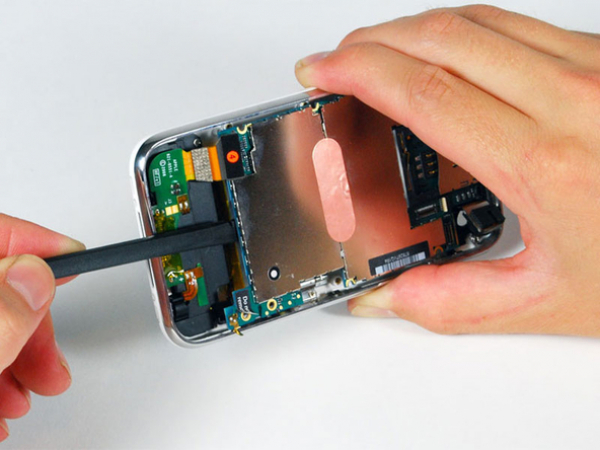

Utiliser un spudger pour soulever délicatement le bord de la carte mère proche du connecteur dock.

Il y a une petite languette de prise de terre dorée sur carte mère à côté de l'autocollant «Do not remove». Soyez TRÈS prudent qu'elle ne s'accroche pas sur le côté de la coque du téléphone lorsque vous soulevez la carte mère, car elle se casse facilement. Si vous avez des problèmes de signal après l'enlèvement de la carte mère, vérifiez cette languette de prise de terre.

Si la carte mère ne s'extrait pas, il faut vérifier encore une fois que toutes les vis de fixation de la carte mère ont été enlevées.

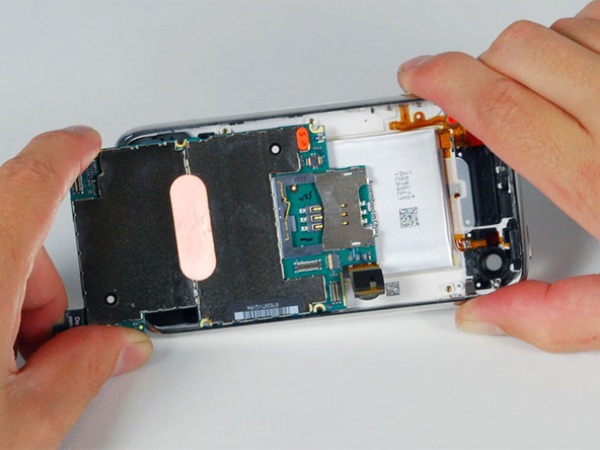

Faire glisser la carte mère vers le connecteur dock et hors de l'iPhone.

Lors du remplacement de la carte mère après l'installation de la batterie, connecter l'appareil photo à la carte mère avant de l'insérer dans la coque. Ensuite, assurez-vous de mettre en place la partie supérieure de la carte mère (avec l'emplacement SIM) avant l'installation du reste de la carte mère. Ceci est important, car parfois la fente de la carte SIM ne s'aligne pas en place. Une fois la partie supérieure en place, la partie inférieure peut être manoeuvrée en place. La carte mère est correctement mise en place lorsque l'emplacement SIM est aligné avec l'ouverture dans la coque de l'iPhone et que le module de caméra est parfaitement à sa place.

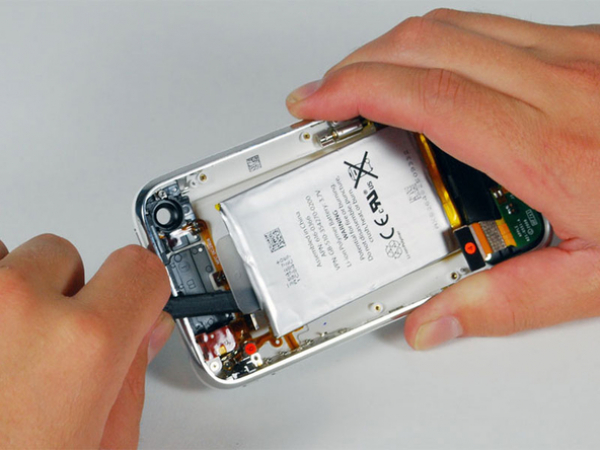

Utiliser un spudger pour soulever la batterie hors du panneau arrière. La batterie est fixée avec une bande adhésive autour du périmètre de la batterie. Pour éviter que la batterie ne se plie pendant que vous l'enlevez, ne tirez pas seulement sur la languette en plastique. * Remarque: le retrait de la batterie n'est pas nécessaire pour le remplacement de l'antenne GPS. Il vous donne simplement plus d'espace pour retirer l'assemblage haut-parleur (que vous ne devez enlever complètement non plus).

La batterie de l'iPhone est attachée à l'arrière de la coque avec un adhésif doux. Cet adhésif est généralement fourni avec la batterie. Si votre batterie de remplacement comprend déjà un adhésif, vous n'avez besoin de rien d'autre. Si votre batterie de remplacement n'a pas d'adhésif, vous aurez besoin de coller l'adhésif de votre ancienne batterie sur la nouvelle.

Vous pouvez utiliser un sèche-cheveux ou un pistolet à chaleur sur son réglage le plus bas pour chauffer le fond de la coque. Cela permettra de desserrer la liaison adhésive avant d'utiliser le spudger pour séparer la batterie de la coque.
