Changement du haut-parleur de l'iPhone 4

Le panneau arrière de votre iPhone 4 peut avoir soit deux vis Phillips # 000 ou des vis Pentalobe d'Apple. Vérifiez les vis que vous avez et assurez-vous d'avoir aussi le bon tournevis pour les enlever.

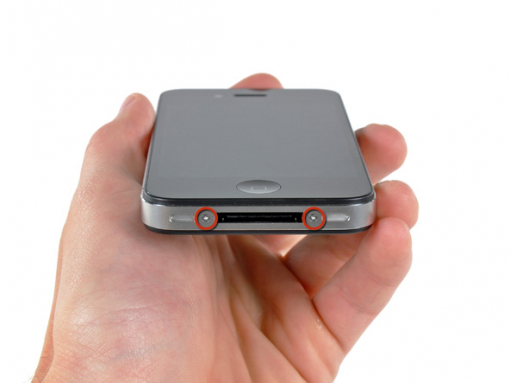

Retirer les deux vis 3,6 mm Pentalobe ou Phillips # 000 à côté du connecteur dock.

Lors du remontage, nous vous recommandons de remplacer les vis à 5 points avec des vis Phillips équivalentes. Notre kit d'ouverture fournit les outils et les vis nécessaires pour remplacer les vis pentalobe par des vis Phillips.

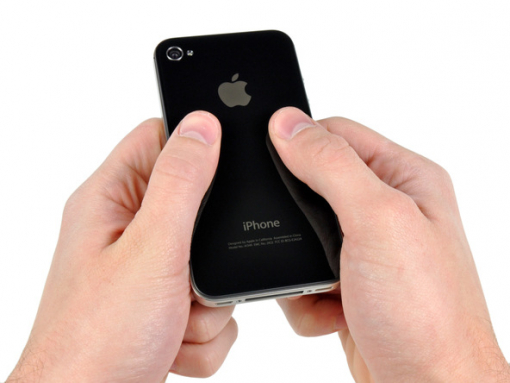

Pousser le panneau arrière vers le haut de l'iPhone.

Le panneau peut se déplacer d'environ 2 mm.

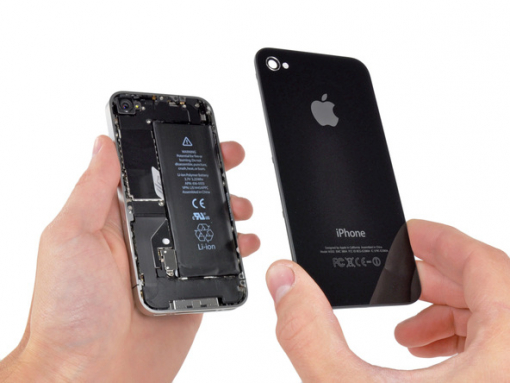

Poussez le panneau arrière avec vos doigts et retirez-le de votre iPhone.

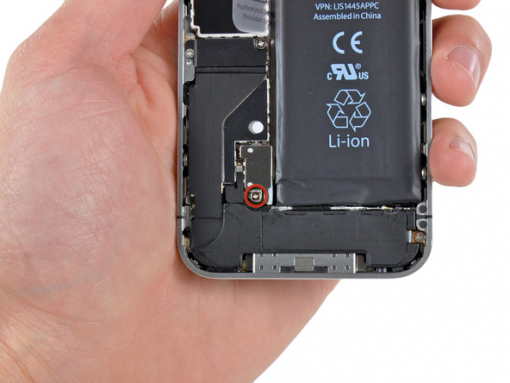

Dévisser la vis cruciforme de 2,5 mm qui fixe le connecteur de la batterie à la carte mère.

Certains appareils peuvent avoir deux vis, dont l'une est fixée au bloc de contact situé au-dessus de la vis indiquée en rouge dans l'image.

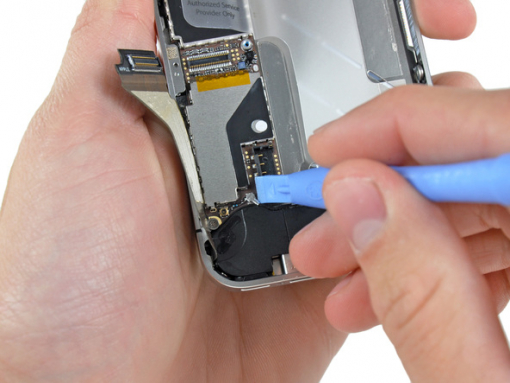

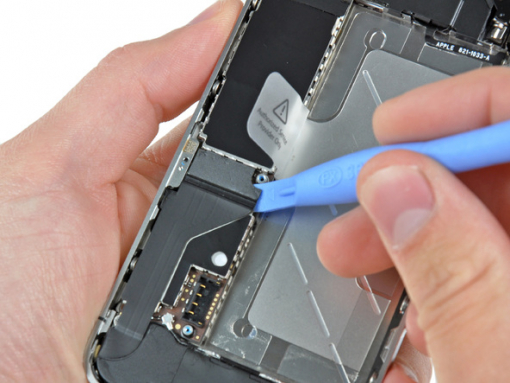

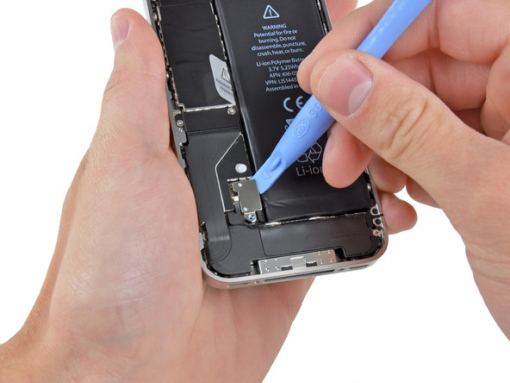

Utiliser notre outil d'ouverture universel pour soulever soigneusement le connecteur de la batterie à partir des extrémités les plus proches des bords supérieur et inférieur de l'iPhone.

Soyez très prudent à ne soulever que le connecteur de la batterie et non le connecteur de la carte mère. Si vous soulevez le connecteur de la carte mère, vous risquez de casser le connecteur entièrement.

Ne pas tirer sur le clip de contact.

Retirer le clip de contact de l'iPhone.

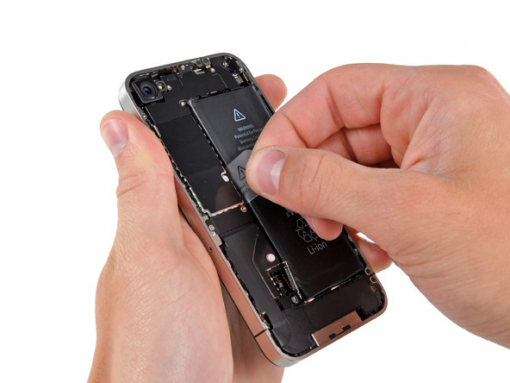

Utiliser l'onglet en plastique transparent pour soulever délicatement la batterie de l'iPhone.

Soyez prudent lorsque vous retirez la batterie avec l'onglet en plastique. Sur certains appareils, Apple utilise une quantité excessive de colle, il est pratiquement impossible de retirer la batterie de cette façon (l'onglet peut se déchirer éventuellement par une force excessive).

Pour les batteries qui "collent", vous pouvez utiliser l'outil d'ouverture pour vous aider (il faut prendre des précautions supplémentaires pendant que vous le faites).

Il sera peut-être plus facile à soulever la batterie à partir de la droite, car aucune colle n'est utilisée sur ce côté.

Retirer la batterie.

Avant de rebrancher le connecteur de la batterie, vérifiez que la pression de contact (en rouge) est correctement positionnée à côté du connecteur de la batterie.

Avant le remontage, assurez-vous de nettoyer tous les points de contact métal-métal sur la pression de contact ainsi que son point de contact sur le panneau arrière avec un dégraissant comme Windex (96% d'alcool d'éthanol fonctionne bien aussi, mais assurez-vous que les contacts sont secs lorsque vous avez terminé). Les traces grasses de vos doigts peuvent créer des problèmes d'interférences dans le wifi.

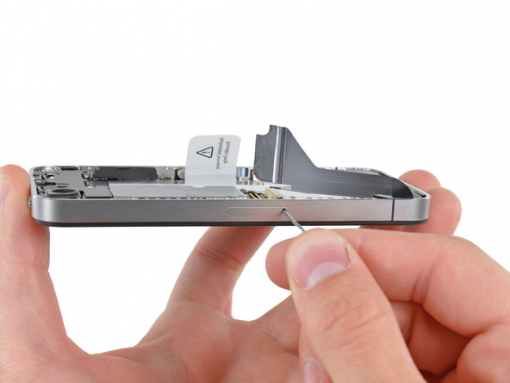

Utiliser notre outil d'éjection de carte SIM ou un trombone de papeterie pour retirer la carte SIM et son support.

Cela peut nécessiter une force importante

Retirer la carte SIM et son support.

Retirez les deux vis suivantes:

Une Phillips de 1,2 mm

Une Phillips de 1.6 mm

Retirer le couvercle d'acier mince qui couvre le câble du dock connecteur de l'iPhone.

Avant le remontage, assurez-vous de nettoyer tous les points de contact métal-métal sur le couvercle du câble connecteur dock avec un dégraissant comme Windex. Les traces grasses de vos doigts peuvent créer des problèmes d'interférences dans le Wi-fi.

Utiliser notre outil d'ouverture universel pour détacher délicatement le connecteur du câble dock de la carte logique des deux extrémités courtes du connecteur.

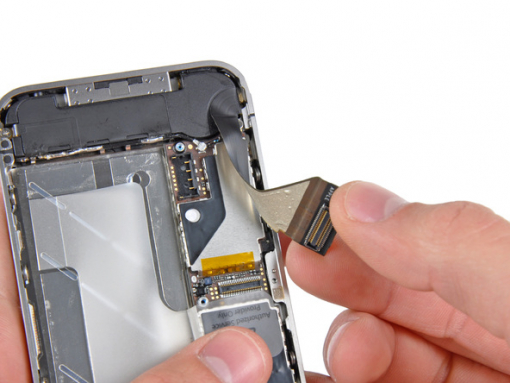

Retirer délicatement le câble ruban du dock de la carte mère et du haut-parleur.

Ne pas utiliser une force excessive pour retirer le câble ruban du dock de la carte mère. Cela peut déchirer le câble.

Utiliser notre outil d'ouverture universel pour tirer le connecteur d'antenne inférieur vers le haut, hors de son support sur la carte logique.

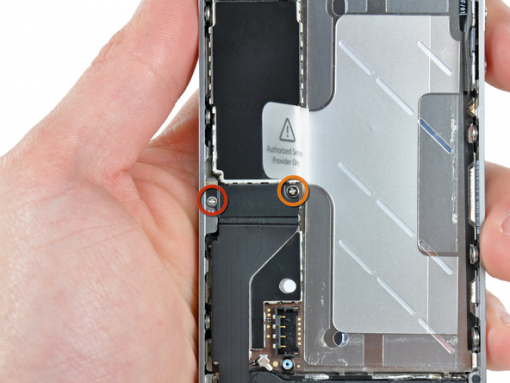

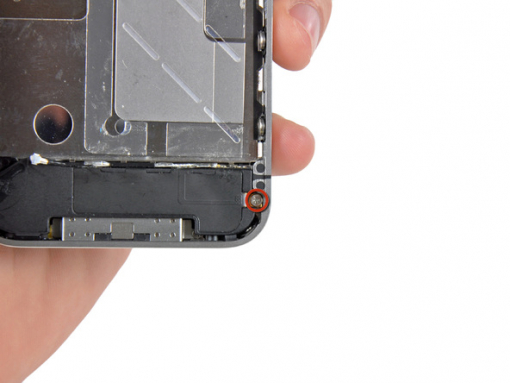

Retirer la vis Phillips 1.9 mm qui fixe le bas de la carte logique à la coque intérieure.

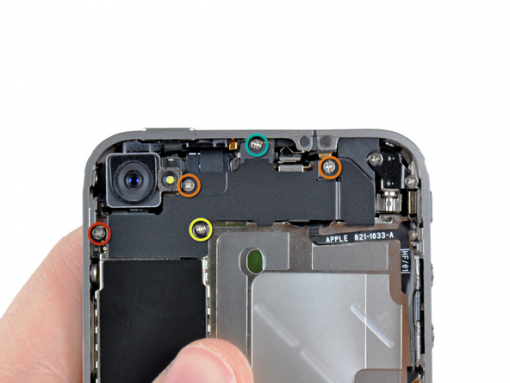

Retirer les cinq vis suivantes qui fixent l'antenne Wi-Fi à la carte mère:

Une 2.3 mm Phillips

Deux 1,6 mm Phillips

Une 1.4 mm Phillips

Une 4,8 mm Phillips

Lors du remontage, commencer avec le remplacement de la vis 4,8mm Philips, puis de 2,3 mm. Ceci pour s'assurer qu'il n'y ait pas de confusion, et éviter de rendre l'écran LCD et numériseur inutilisables.

Assurez-vous également de remettre la longue vis 4,8 mm Philips correctement lors du remontage. Il s'agit de la base pour l'antenne Wi-Fi et c'est souvent le problème, si vous avez une mauvaise réception Wi-Fi après le remontage.

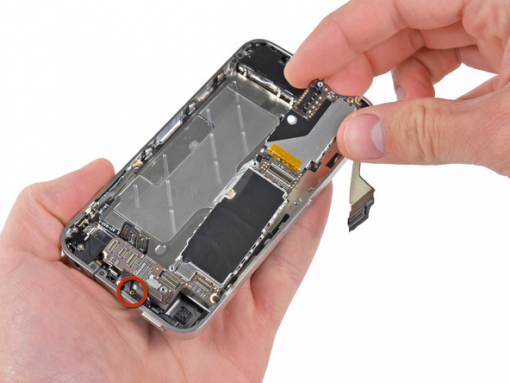

Utiliser notre outil d'ouverture pour soulever légèrement le bord supérieur de l'antenne Wi-Fi et l'éloigner de la carte logique.

Utiliser la pointe d'un spudger (outils plat d'ouverture) pour retirer les clips de Wi-Fi loin du couvercle intérieur.

Retirer l'antenne Wi-Fi de l'iPhone. Assurez-vous de ne pas perdre les clips en métal sur le dessus du couvercle où est attachée la vis 4.8mm. C'est la principale cause des problèmes de réception Wi-Fi après le remontage.

Avant le remontage, assurez-vous de nettoyer tous les points de contact métal-métal sur le couvercle du connecteur avec un dégraissant comme Windex. Les traces grasses de vos doigts peuvent créer des problèmes d'interférences dans le Wi-Fi . Ne pas nettoyer les connecteurs eux-mêmes avec du Windex.

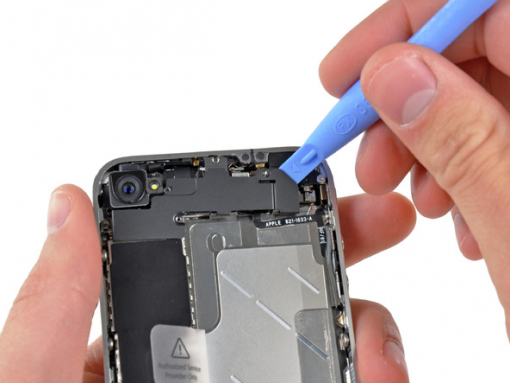

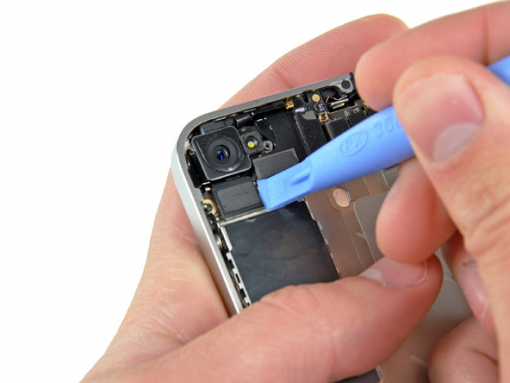

Utiliser notre outil d'ouverture pour soulever délicatement le connecteur de la caméra arrière de son support sur la carte mère.

Retirer la caméra arrière.

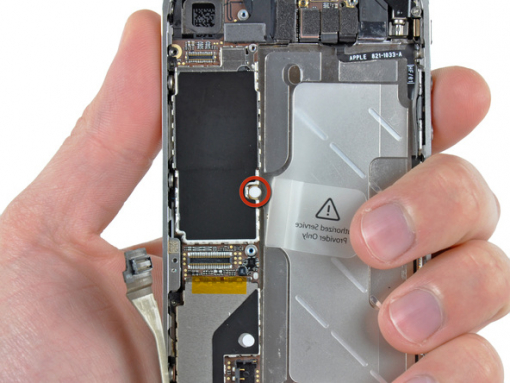

Retirer le petit autocollant rond blanc (autocollant de garantie et indicateur hologramme) qui couvre la vis près de la languette de la batterie.

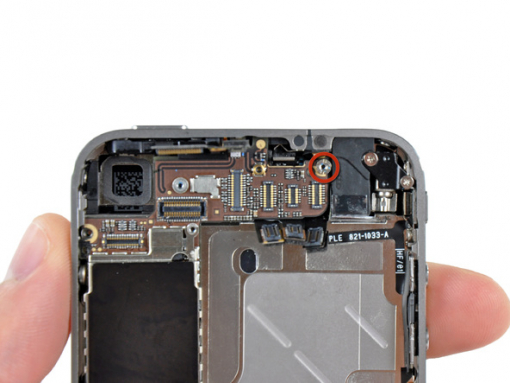

Retirer la vis Phillips 2.4 mm qui était caché sous l'autocollant.

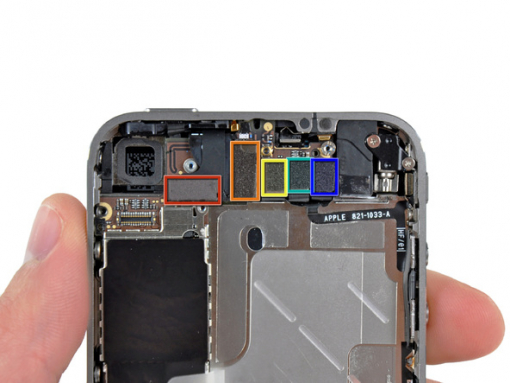

Utiliser le bord d'un outil d'ouverture en plastique pour détacher délicatement les connecteurs suivants et hors de leurs supports sur la carte mère:

Câble Digitizer (soulever par le bas)

Câble LCD (soulever par le bas)

Prise casque / câble du bouton de volume (soulever par le haut)

Câble microphone / du bouton mise en veille (soulever par le haut)

Câble de la caméra avant (soulever par le haut)

Utiliser un petit tournevis plat pour retirer l'entretoise de 4,8 mm près de la prise casque.

Lors du remontage de l'appareil, cette entretoise définit la hauteur de l'écran Wi-Fi retiré à l'étape 13. Si elle n'est pas serrée, le blindage sera au-dessus du plan du cadre et le fond ne pourra pas glisser en place à l'étape 2. Le blindage doit être au même niveau que la prise casque.

Lors du remontage de la carte mère, vérifiez que son bord se trouve sous l'entretoise entourée, sinon les vis ne tiennent pas.

Lors du remontage faire attention à ce que la petite entretoise en caoutchouc fixée sur le dessus de la carte mère soit en place. Sans cette partie, la carte mère pourrait endommager les nappes de câbles autour d'elle.

Retirer soigneusement la carte mère de l'iPhone, en faisant attention à tous les câbles qui peuvent se coincer.

Faire attention à ne pas endommager la petite broche en or (marqué en rouge, vers le haut) car elle est très fragile.

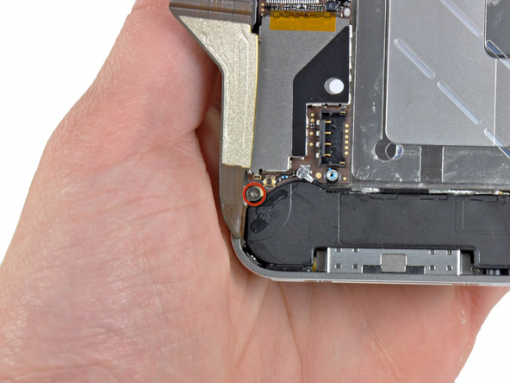

Retirer la seule vis Phillips 2.4 mm qui fixe le haut-parleur sur le côté du cadre intérieur.

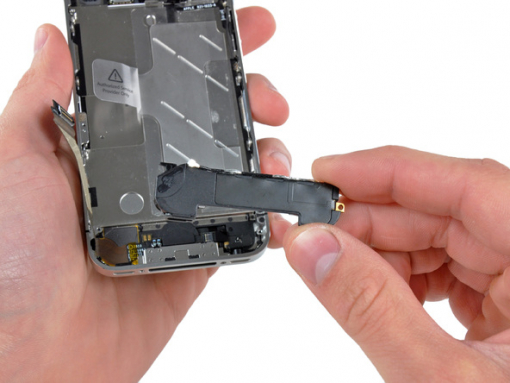

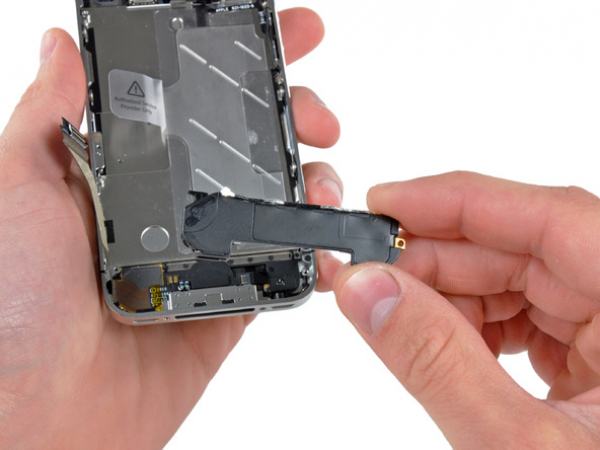

Retirez l'assemblage haut-parleur de l'iPhone.

Avant le remontage de l'assemblage haut-parleur au cadre intérieur, s'assurer que les quatre broches EMI restent en dessous de la lèvre de l'écran LCD.

Avant le remontage, assurez-vous de nettoyer tous les points de contact métal-métal entre les les broches EMI et le cadre interne ainsi que le point de montage de la vis en laiton avec un dégraissant comme Windex. Les traces grasses de vos doigts peuvent créer des problèmes d'interférences dans le Wi-Fi.
