Changement de la caméra avant du Samsung Galaxy S III

Les quatre étapes suivantes peuvent être réalisées sans outil d'ouverture en plastique. Cependant, il est recommandable d'utiliser notre outil d'ouverture pour éviter de casser les clips le long du périmètre de la coque arrière.

Insérer l'outil d'ouverture en plastique ou l'ongle dans l'encoche de l'espace entre la coque arrière et le reste du téléphone, située dans la partie supérieure du dispositif.

Tourner doucement l'outil d'ouverture pour déconnecter les clips qui fixent la partie supérieure de la coque arrière.

Faire glisser l'outil d'ouverture en plastique à gauche le long du bord supérieur et répéter le mouvement de torsion afin d'élargir l'ouverture entre la coque arrière et le téléphone.

Continuer à faire glisser l'outil d'ouverture en plastique autour du périmètre de l'angle supérieur gauche, en soulevant doucement le long de la coque arrière.

Soulever sur le côté en haut à droite et continuer sur le côté droit de la coque arrière.

Soulever et retirer la coque arrière du téléphone.

Vous devriez démonter la coque pour la séparer de tous les clips qui la fixent toujours à la base du téléphone.

Cette étape peut être effectuée sans outil d'ouverture en plastique.

Insérer l'outil d'ouverture en plastique dans la petite encoche au-dessus de la batterie.

Soulever la batterie vers le haut hors de son logement.

Retirer la batterie.

À l'aide de votre ongle, poussez la carte SIM légèrement au fond de son logement, jusqu'à ce que vous entendiez un clic.

Après le clic, éjectez la carte de son logement.

Pour le remontage, pousser la carte SIM dans le logement jusqu'à ce qu'elle clique en place.

Utilisez votre pouce pour faire glisser la carte SIM de son logement, suffisamment pour la prendre en main.

Saisir et retirer la carte SIM du téléphone.

À l'aide de votre ongle, poussez la carte microSD légèrement au fond son logement, jusqu'à ce que vous entendiez un clic.

Après le clic, éjectez la carte de son logement.

Pour le remontage, poussez la carte microSD dans le logement jusqu'à ce qu'elle clique en place.

Utilisez votre pouce pour faire glisser la carte microSD hors de son logement.

Retirer la carte microSD du téléphone.

Retirez les dix vis 4,0 mm Phillips # 0 qui fixent le cadre intérieur à l'ensemble du panneau avant.

Saisissez le côté gauche du cadre intérieur plastique avec le pouce et l'index et retirez-le du téléphone.

Le cadre intérieur s'enclenche légèrement en place, et peut être retiré sans forcer.

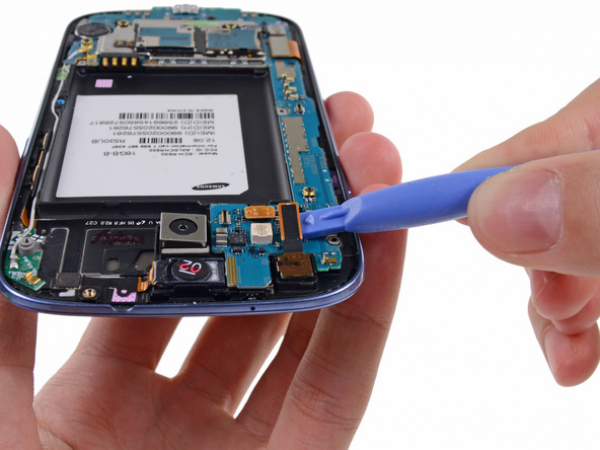

Utiliser notre outil d'ouverture en plastique pour soulever le connecteur de l'appareil photo orienté vers l'arrière de sa prise sur la carte mère.

Assurez-vous que vous soulevez le connecteur et non pas la prise, vous risqueriez d'endommager la carte mère.

Insérer l'outil d'ouverture en plastique à l'extérieur de la partie du haut-parleur de l'ensemble de prise casque / haut-parleur.

Soulever doucement l'ensemble prise casque / haut-parleur du panneau avant.

Enlever l'ensemble de la prise casque / haut-parleur du Galaxy S III.

Utiliser l'outil d'ouverture en plastique pour détacher le connecteur de l'appareil photo frontal de sa prise sur la carte mère.

Ne pas essayer de retirer l'appareil photo frontal pour l'instant. Son câble est toujours connecté sous l'ensemble de la carte mère au capteur de lumière ambiante.

Débrancher le câble du numériseur en soulevant doucement son connecteur de sa prise sur la carte mère.

Débrancher le câble de données d'affichage de la carte mère.

Soulever le connecteur du câble d'antenne Wi-Fi hors de sa prise sur la carte mère.

Écarter doucement le câble de la carte mère.

Retirer la seule vis 3,0 mm Phillips # 0 qui fixe la carte mère à l'assemblage du panneau avant.

Soulever délicatement le bas de l'assemblage de la carte mère loin de l'assemblage du panneau avant.

Retirez l'assemblage de la carte mère de l'assemblage du panneau avant, en faisant attention à tous les câbles qui peuvent être connectés.

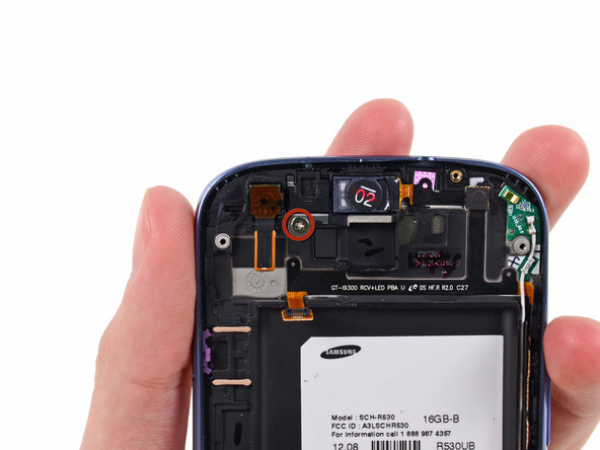

Retirer la seule vis 2,0 mm Phillips # 0 qui fixe le logement de la caméra frontale sur le panneau avant.

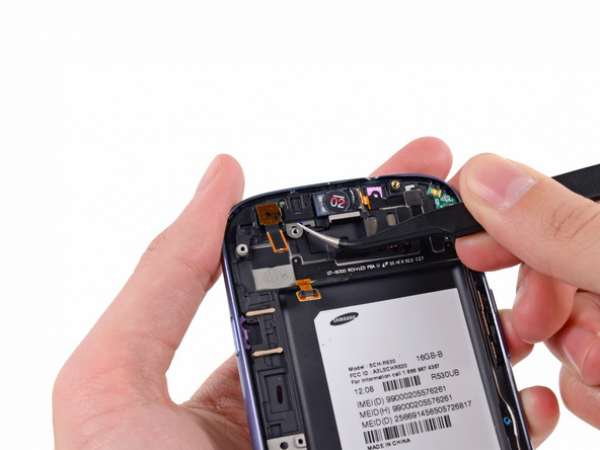

Utiliser des pincettes pour extraire l'appareil photo frontal / capteur de lumière ambiante / microphone arrière, hors de leurs logements dans l'assemblage du panneau avant.
